Viwango vya ukubwa wa tank ya Transformer: kanuni, sababu za muundo, na matumizi ya vitendo

Mfumo wa kawaida unaofaa



 IEC 60076-2: Nguvu za Transformers Sehemu ya 2: Joto Kuongezeka

 IEC 60076-3: Nguvu za Nguvu Sehemu ya 3: Viwango vya Insulation, Vipimo vya Dielectric na Usafishaji wa nje wa Insulation



Toa mfumo wa uainishaji wa ulimwengu kwa tasnia ya transformer ya ulimwengu. Viwango hivi vinakamilisha na kuratibu na kila mmoja ili kuhakikisha kuwa transfoma zinazozalishwa na wazalishaji tofauti zina kiwango fulani cha utangamano na kubadilishana kwa suala la saizi.



Mambo yanayoathiri vipimo vya tank ya transformer

1. Uwezo wa Transformer

Uwezo wa Transformer ni moja wapo ya mambo muhimu ambayo huamua saizi ya tank. Kwa ujumla, uwezo mkubwa, ukubwa wa ukubwa wa vilima, cores na vifaa vingine ndani ya transformer, na tank kubwa inahitajika ili kuwachukua ipasavyo.

2. Njia ya baridi

Njia tofauti za baridi pia zinaathiri saizi ya tank ya mafuta. Njia za kawaida za baridi ni pamoja na mafuta - Kuingia kwa kibinafsi



Onan: Katika mafuta - njia ya kuzamishwa - njia ya baridi, tank ya mafuta hutegemea sana convection ya asili kwenye uso wake kumaliza joto, inayohitaji eneo kubwa la uso wa joto. Hii inahitajika saizi kubwa ya tank ya mafuta ili kutoa utaftaji wa kutosha wa joto.



OFAF: Njia ya baridi ya mzunguko wa mafuta ya kulazimishwa hutumia pampu ya mafuta kulazimisha mzunguko wa mafuta na huajiri shabiki ili kuongeza utaftaji wa joto, na kusababisha ufanisi mkubwa. Chini ya uwezo huo huo, saizi ya mwili wake kuu wa tank ya mafuta (ukiondoa kikundi cha radiator ya nje) inaweza kubuniwa kuwa ngumu.

3. Kiwango cha voltage

Kiwango cha juu zaidi cha voltage, ngumu mahitaji ya ndani ya insulation ya transformer. Nafasi kati ya msingi na vilima vimekuzwa, na umbali wa insulation kutoka kwa bushing hadi tank ya mafuta huongezeka, na kusababisha kuongezeka kwa jumla kwa saizi ya tank ya mafuta. Ili kuhakikisha utendaji wa insulation, inahitajika kuongeza umbali wa insulation na kutumia vifaa vya insulation kubwa, ambayo husababisha kuongezeka kwa saizi ya jumla ya transformer na ongezeko linalolingana la saizi ya tank ya mafuta. Kwa mfano, saizi ya tank ya mafuta ya transformer 110KV itakuwa kubwa kuliko ile ya kibadilishaji cha 10KV kukidhi mahitaji ya insulation katika viwango vya juu vya voltage.

4. Muundo wa muundo na mpangilio

Ubunifu wa muundo wa ndani wa transformer una athari ya moja kwa moja kwenye saizi ya tank ya mafuta, pamoja na fomu ya vilima, - njia ya nje, na eneo la mdhibiti wa voltage.

(1) muundo wa vilima

Miundo tofauti ya vilima ina ukubwa tofauti na mahitaji ya baridi, ambayo yataathiri moja kwa moja kiwango cha jumla cha mwili, na hivyo kuamua kiwango cha ndani na vipimo vya nje vya tank ya mafuta. Fomu za kawaida za vilima ni pamoja na:
Vilima vya Cylindrical: muundo rahisi, gharama ya chini, inayotumika kawaida katika ndogo na ya kati - Transfoma za ukubwa.
Vilima vya Spiral: Inafaa kwa muundo mkubwa wa sasa, kipenyo kikubwa, na mahitaji ya juu ya upana wa tank ya mafuta.
Kuendelea (endelevu disc) vilima: kawaida hutumika katika voltage ya juu - na kubwa - uwezo wa transformers, muundo wa kompakt lakini inaweza kuwa ya juu kwa urefu.







(2) Mpangilio wa risasi na msimamo wa bushing

Njia ya risasi - nje ya kiwango cha juu - na chini - Voltage inaongoza ina athari kubwa kwa muundo wa tank ya mafuta. Njia za kawaida za waya zinazotoka ni:
Juu - bushings zilizowekwa: nafasi ya kutosha juu ya tank lazima iliyoundwa ili kubeba usanikishaji wa bushing, umbali wa insulation na nafasi ya kufanya kazi.
Upande - bushings zilizowekwa: Vipimo vya baadaye vya tank vinaweza kuongezeka, lakini urefu wa jumla unaweza kupunguzwa, ambayo ni rahisi kwa usafirishaji na mpangilio wa badala.
Uteuzi wa fomu ya waya inayotoka kwa bushing kwa ujumla inahusiana na hali ya matumizi ya transformer, kiwango cha voltage, njia ya wiring, nk.





(3) Nafasi ya kibadilishaji cha bomba

Mpangilio wa kibadilishaji cha bomba pia utaathiri saizi ya tank. Ufungaji wa juu unahitaji kuongeza urefu wa tank ili kubeba mwili wa kubadilisha bomba. Ufungaji wa upande unaweza kupanua urefu au upana wa tank na kuhitaji uhifadhi wa kituo cha matengenezo. Mafuta ya ndani - Kubadilisha bomba la bomba linahitaji kuongeza nafasi ya ndani ya tank na kuongeza muundo wa mzunguko wa mafuta. Eneo la kibadilishaji cha bomba lazima lizingatie mambo kama vile urefu wa jumla, utulivu, na urahisi wa matengenezo ya transformer.



5. Usafirishaji na mahitaji ya ufungaji

Katika matumizi halisi ya uhandisi ya transfoma, usafirishaji na kwenye - Masharti ya usanidi wa tovuti ni vizuizi muhimu vya nje ambavyo lazima vizingatiwe katika muundo wa tank.

(1) Vizuizi vya ukubwa wa usafirishaji

Transfoma zinahitaji kusafirishwa kwa barabara, reli, bahari, nk, na lazima zizingatie urefu na vizuizi vya upana wa kituo cha usafirishaji wakati wa mchakato huu:
Nchini Uchina, kubwa - Usafirishaji wa kawaida kawaida ni mdogo: urefu <4.5 m, upana <3.5-4.5 m (pamoja na trela)
Mabadiliko ya kuuza nje lazima yakidhi saizi ya hatch ya vyombo au roll - kwenye/roll - meli mbali.
Ikiwa saizi inazidi kikomo, inaweza kuwa muhimu kutenganisha na kukusanya vifaa kama vile bushings na radiators kwenye tovuti.
Kwa hivyo, wakati wa hatua ya muundo wa tank ya mafuta, inahitajika kupanga njia ya usafirishaji na kutumia saizi kubwa ya usafirishaji kama moja ya hali ya mipaka ya muundo wa muundo wa tank ya mafuta.





(2) Kuinua na nafasi ya msingi

Miundo muhimu ya kuinua transformer na usanikishaji wa msingi lazima pia ihifadhiwe katika muundo. Kuinua masikio, kuinua pete au mihimili ya kuimarisha lazima iwekwe juu ya tank ya mafuta ili kuhakikisha nguvu ya kuinua ya mashine nzima; Chini inapaswa kuwa na vifaa vya miongozo ya roller au sahani za kuweka msingi ili kukidhi mahitaji ya ON - msingi wa tovuti sliding au bolt kurekebisha.

Yaliyomo maalum ya kiwango cha tank ya mafuta ya transformer



Urefu wa tank ya mafuta ya transformer kawaida huamuliwa kulingana na mpangilio wa vifaa vya ndani. Kwa vifaa vikuu kama vile msingi na vilima, nafasi ya kutosha ya axial lazima ihakikishwe ili kuzuia kuingiliwa kwa pande zote na kuhakikisha utendaji wa umeme. Katika kiwango, anuwai ya urefu wa tank ya mafuta imeainishwa kulingana na uwezo tofauti na viwango vya voltage. Kwa mfano, kwa mafuta ya 10kV - iliyoingizwa na uwezo wa 1000kva au 2000kva, urefu wa tank ya mafuta kwa ujumla ni kati ya mita 2-3 ili kuhakikisha kuwa vifaa vya ndani vinaweza kusanikishwa na kuendeshwa.





Upana wa tank ya mafuta unapaswa kuzingatia vipimo vya radial ya vilima, nafasi muhimu ya kituo cha mafuta ili kuhakikisha mtiririko wa mafuta ya baridi, na miundo inayowezekana ya utaftaji wa joto. Kwa upande mmoja, inahitajika kuhakikisha kuwa kuna nafasi ya kutosha kwa vilima, na kwa upande mwingine, njia zinapaswa kuachwa kwa mtiririko na utaftaji wa joto wa mafuta. Kwa transfoma kubwa, ili kuongeza athari ya utaftaji wa joto, kuzama kwa joto au radiators kunaweza kuwekwa katika mwelekeo wa upana wa tank ya mafuta, ambayo pia itaathiri kiwango cha upana wa tank ya mafuta. Kwa mfano, kwa transformer kubwa ya 500kV, kwa sababu ya kipenyo chake kikubwa cha vilima na hitaji la hatua zaidi za utengamano wa joto, upana wa tank ya mafuta unaweza kufikia mita 4-5.

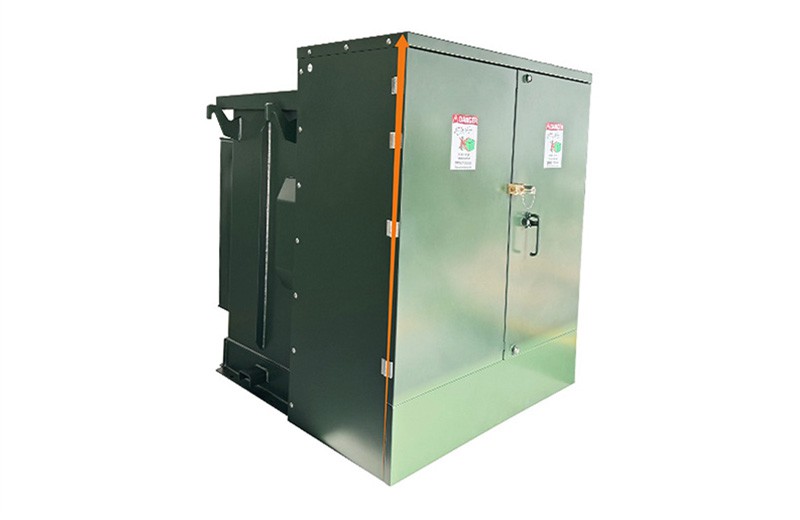

Kiwango cha urefu kinahusiana sana na udhibiti wa kiwango cha mafuta na usalama wa usalama wa transformer. Tangi la mafuta linahitaji kuwa juu ya kutosha kushikilia kiasi fulani cha mafuta ya transformer ili kuhakikisha kuwa vilima na msingi vinaweza kuingizwa kikamilifu na kilichopozwa chini ya hali tofauti za kufanya kazi. Nafasi ya kutosha inapaswa kuhifadhiwa kwa upanuzi wa mafuta ya mafuta ya kuhami. Wakati huo huo, urefu unapaswa pia kuzingatia msimamo wa ufungaji wa vifaa kama vile mito ya mafuta, kurudi nyuma, valves za misaada ya shinikizo, na thermometers. Kwa mfano, urefu wa tank ya mafuta ya kati - ukubwa wa mafuta ni karibu mita 2-3 kukidhi mahitaji ya mabadiliko ya kiwango cha mafuta na usanidi wa nyongeza.



4. Unene wa ukuta

Unene wa ukuta wa tank ya mafuta unahusiana moja kwa moja na nguvu ya mitambo, kuziba na uwezo wa kuhimili shinikizo la ndani la tank ya mafuta. Unene wa ukuta umedhamiriwa kulingana na sababu kama vile uwezo, kiwango cha voltage na shinikizo la kufanya kazi la transformer. Kwa transfoma ndogo, kwa sababu ya shinikizo ndogo ya ndani, unene wa ukuta wa tank ya mafuta inaweza kuwa 3 - 5 mm; Kwa mabadiliko makubwa ya juu -, ili kuhimili shinikizo la juu la ndani na kuhakikisha usalama wa muda mrefu wa {7}, unene wa ukuta unaweza kufikia 8-12 mm au hata mnene. Kwa kuongezea, uwezo wa kupambana na upungufu wakati wa kujaza mafuta ya utupu lazima pia ukamilike.

Maombi katika Uhandisi na Uzalishaji

Katika uzalishaji halisi, wazalishaji wa transformer lazima wabuni madhubuti na kutengeneza mizinga ya mafuta kufuatia viwango.



Hatua ya kubuni: Wahandisi wanapaswa kubuni na ukubwa wa muundo wa tank ya mafuta madhubuti kulingana na hali ya kawaida kulingana na vigezo maalum vya transformer, kama vile uwezo, kiwango cha voltage, njia ya baridi, kiwango cha insulation, nk, ili kuhakikisha kuwa mahitaji yote kama nafasi ya ndani, utaftaji wa joto, insulation, nguvu ya mitambo na usanikishaji wa nyongeza. Saizi ya tank ya mafuta imedhamiriwa kulingana na viwango husika.



Hatua ya utengenezaji: Hakikisha kuwa saizi ya tank ya mafuta inakidhi mahitaji ya kawaida kupitia teknolojia sahihi ya usindikaji. Kwa mfano, vifaa vya usindikaji wa CNC hutumiwa kwa kukata, kupiga, kulehemu na shughuli zingine ili kuhakikisha kuwa usahihi wa kila sehemu ya tank ya mafuta na muundo wa jumla unakidhi mahitaji ya muundo, na uvumilivu unadhibitiwa ndani ya safu inayoruhusiwa.



Ukaguzi wa ubora: Baada ya uzalishaji kukamilika, saizi ya tank ya mafuta lazima ichunguzwe madhubuti, na vifaa vya kupima kama vile calipers, micrometer, vyombo vya kupima laser, nk hutumiwa kupima urefu, upana, urefu, nk ili kuhakikisha kuwa zinakidhi mahitaji ya kawaida. Kwa unene wa ukuta, viwango vya unene wa ultrasonic na vifaa vingine vinaweza kutumiwa kwa upimaji ili kuhakikisha kuwa unene wa ukuta ni sawa na unakidhi mahitaji ya kawaida. Upimaji wa leak na shinikizo utafanywa kwa kuziba na shinikizo.

Sasisha na ukuzaji wa viwango

Pamoja na maendeleo endelevu ya teknolojia ya nguvu, utendaji na mahitaji ya transfoma pia yanaboresha kila wakati, ambayo imesababisha kusasisha kuendelea na uboreshaji wa viwango vya ukubwa wa tank ya transformer.



Vifaa vipya na michakato ya utengenezaji:

Kuibuka kwa vifaa vipya na michakato ya utengenezaji kumefanya saizi ya vifaa vya ndani vya kubadilisha zaidi, ambayo inaweza kuwa na athari kwa kiwango cha ukubwa wa tank. Matumizi ya chuma cha juu - nguvu inaruhusu kupunguza unene wa ukuta wakati wa kuhakikisha nguvu; Ubunifu wa vilima ulioboreshwa (kama vile conductors zilizopitishwa, insulation nyembamba) na muundo wa muundo wa ndani husaidia kuboresha wiani wa nguvu, ambayo inaweza kuunda hali ya kupunguza kiasi cha tank.



Hitaji la viwango vya juu vya voltage na transfoma kubwa za uwezo:

Mahitaji ya viwango vya juu vya voltage na mabadiliko makubwa ya uwezo pia yanahitaji viwango vya kuzoea maendeleo mapya ya kiteknolojia. Kwa mfano, na maendeleo ya teknolojia ya transformer ya UHV, viwango husika vinarekebishwa kila wakati ili kuhakikisha kuwa saizi ya mizinga ya transformer ya UHV inaweza kukidhi mahitaji yao maalum ya kufanya kazi.

Kiwango cha ukubwa wa tank ya transformer ni mfumo ngumu na ngumu ambao huzingatia mambo anuwai na ni muhimu sana kwa muundo, utengenezaji na uendeshaji wa transfoma. Ni kwa kufuata kabisa viwango hivi ambapo utendaji na usalama wa transfoma utahakikishiwa na maendeleo thabiti ya tasnia ya nguvu yatakuzwa.

Muhtasari

Ubunifu wa ukubwa wa tank ya transformer ni uhandisi tata wa mfumo, lengo la msingi ambalo ni kwa usalama, kwa usawa na kwa ufanisi kubeba mwili wa transformer, kuhami kati (mafuta) katika nafasi ndogo na kufikia utaftaji mzuri wa joto. The design process needs to comprehensively consider multiple factors such as transformer capacity, voltage level, cooling method, insulation requirements, internal fault pressure, accessory layout, manufacturing process, transportation restrictions, etc. Although the standard usually does not directly specify the specific size of the oil tank, the strict specifications of thermal performance (temperature rise limit), electrical performance (insulation distance), mechanical performance (strength, sealing, short-circuit Upinzani), njia za mtihani, nk Utumiaji mzuri wa IEC na viwango vya kitaifa/tasnia (kama vile GB) ndio ufunguo wa kuhakikisha kuwa muundo wa mizinga ya mafuta ya transformer hukutana na utendaji wa bidhaa, usalama, kuegemea, kubadilishana kwa jumla na mahitaji ya ulinzi wa mazingira, na pia ni msingi wa kukidhi mahitaji ya mseto wa masoko ya ndani na nje. Kuzingatia madhubuti kwa viwango hivi ni muhimu kuhakikisha operesheni thabiti ya mfumo wa nguvu na kukuza maendeleo ya afya ya tasnia.
