Katika - Uchambuzi wa kina wa muundo wa muundo na mchakato wa utengenezaji wa mizinga ya mafuta ya transformer
Sep 11, 2025
Acha ujumbe
01 Utangulizi
Tangi ya transformer, kama muundo wa msingi wa kinga ya transformer ya nguvu, sio tu hutoa msaada wa mitambo, baridi, na insulation lakini pia huathiri moja kwa moja maisha ya utendaji na usalama wa transformer kupitia usahihi wa utengenezaji wake na kuegemea. Pamoja na mabadiliko ya mifumo ya nguvu kuelekea voltage ya juu, uwezo mkubwa, na utendaji mzuri, muundo na utengenezaji wa mizinga ya transformer inakabiliwa na mahitaji ya kiufundi yanayozidi kuongezeka, kama vile ujenzi wa uzani mwepesi, upinzani wa kutu, na utendaji wa kuziba ulioimarishwa. Nakala hii inachambua utaratibu wa uteuzi wa nyenzo, muundo wa muundo, na michakato ya utengenezaji wa kina (pamoja na hatua muhimu kama vile kukata, kulehemu, na upimaji wa uvujaji) wa mizinga ya transformer, wakati pia inachunguza mwenendo wa hivi karibuni wa tasnia kutumika kama kumbukumbu ya utengenezaji na matengenezo.
Kazi za tank ya transformer
Tangi ya Transformer ni muundo wa nje wa transformer, kutumikia kazi kadhaa muhimu:
1. Vyombo na Ulinzi: Nyumba msingi wa transformer (msingi wa chuma, vilima, nk) na mafuta ya kuhami, kuzilinda kutokana na uchafu wa nje (vumbi, unyevu).
2. Baridi na insulation: Kuwezesha mzunguko wa mafuta kwa utaftaji wa joto kupitia kuta za tank na radiators (au paneli zilizo na bati); Mafuta ya kuhami pia hutoa insulation ya umeme.
3. Msaada wa mitambo: Huzaa uzito wa vifaa vya ndani na vikosi vya umeme wakati wa fupi - matukio ya mzunguko.
4. Hatua za usalama: Ina muundo wa muhuri ili kuzuia kuvuja kwa mafuta, na mizinga kadhaa ikijumuisha mlipuko - vifaa vya uthibitisho (kwa mfano, valves za misaada ya shinikizo).
Ufahamu wa ziada: Mizinga ya kisasa ya kubadilisha lazima pia ikidhi mahitaji ya mazingira, kama vile miundo iliyotiwa muhuri ili kupunguza mafuta - mawasiliano ya hewa na uharibifu wa polepole wa mafuta.
Vifaa vya 03 kwa mizinga ya transformer
Chaguo la vifaa kwa mizinga ya transformer inategemea mambo kama vile mazingira ya kufanya kazi, uimara, na gharama. Chini ni chaguzi zinazotumika sana na sifa zao:
Chuma laini
Chuma laini ni nyenzo inayotumiwa sana kwa sababu ya nguvu yake ya juu, uwezo wake, na urahisi wa upangaji. Inaweza kuhimili shinikizo la ndani linalosababishwa na upanuzi wa mafuta ya mafuta ya kuhami. Matibabu ya uso (kwa mfano, uchoraji au mipako) mara nyingi hutumika ili kuongeza upinzani wa hali ya hewa, na kuifanya iwe sawa kwa mitambo ya nje.
Chuma cha pua
Katika mazingira ya kutu (kwa mfano, maeneo ya pwani, mimea ya kemikali, au mikoa ya juu -), mizinga ya chuma cha pua hupendelea. Upinzani wao bora wa kutu unaongeza maisha ya huduma na hupunguza mahitaji ya matengenezo, ingawa kwa gharama kubwa.
Vifaa mbadala
1.Chuma cha mabati: Inatoa upinzani bora wa kutu kupitia mipako ya zinki, kusawazisha uzito na gharama.
2.AluminiumChaguo nyepesi, lakini inahitaji kuzingatia kwa uangalifu nguvu na utangamano wa mafuta.
Tabaka za ziada za kinga au insulation inaweza kutumika kwa mizinga kwa hali ya hewa kali au mfiduo wa kemikali.
04 Miundo ya kawaida ya tank
1. Miundo ya Mwili wa Tank:
o Flat - mizinga ya juu:Inatumika katika transfoma ndogo kwa unyenyekevu.
o arched - mizinga ya juu:Kawaida katika transfoma za kati/kubwa, na juu iliyopindika kwa upinzani ulioimarishwa wa shinikizo.
o Mizinga ya bati:Wimbi la kipengele - kama kuta za kurekebisha kiasi cha mafuta kupitia upanuzi wa mafuta (matengenezo - muundo wa bure).
2. Viambatisho:
o Mifumo ya baridi:Mabomba ya baridi ya svetsade, radiators zinazoweza kuharibika, au paneli zilizo na bati.
o Flanges na nyuso za kuziba:Kwa misitu ya kupanda, viwango vya mafuta, na valves.
o Kuimarisha mbavu:Kuzuia deformation, kawaida kwenye barabara za pembeni na msingi.
o Kuinua lugs na trela:Usafirishaji wa misaada na ufungaji.
05 ScoTech - mtengenezaji wa kitaalam wa mizinga ya mafuta ya transformer ya nguvu
ScoTech ni mtengenezaji wa kitaalam wa mizinga ya juu ya- ubora, inapeana suluhisho kamili kwa matumizi anuwai ya transformer. Mstari wetu wa bidhaa ni pamoja na:
Tangi kwa pedi moja ya awamu iliyowekwa
Iliyoundwa kwa kompakt, ardhi - iliyowekwa moja - awamu ya mabadiliko, kuhakikisha uimara na utaftaji mzuri wa joto.
Tangi kwa pedi tatu zilizowekwa kwenye transformer
Ujenzi wa nguvu kwa tatu - PAD ya awamu - vitengo vilivyowekwa, vinafaa kwa matumizi na matumizi ya viwandani.
Tangi kwa awamu moja iliyowekwa transformer
Mizinga nyepesi lakini yenye nguvu iliyoboreshwa kwa Pole ya juu - iliyowekwa moja - Transformers za awamu.
Tangi kwa awamu tatu iliyowekwa kwenye transformer
Imeundwa kwa kuegemea katika tatu - awamu ya awamu - Maombi yaliyowekwa, na upinzani bora wa hali ya hewa.
Tangi kwa transformer badala
Nzito - mizinga ya wajibu iliyojengwa ili kuhimili mahitaji ya juu ya-, kuhakikisha utendaji wa muda mrefu wa-.
Tangi ya transformer ya usambazaji
Ufanisi na gharama - miundo bora ya mitandao ya usambazaji wa nguvu ya kuaminika.
Tangi kwa transformer ya nguvu
Ubunifu mzito wa - kwa uwezo mkubwa -, juu - transfoma za voltage, zilizo na ujenzi wa nguvu, utendaji bora wa baridi, na uaminifu wa muda mrefu. Inaweza kufikiwa kukidhi mahitaji maalum ya insulation na baridi.
Tangi kwa transformer maalum
Suluhisho zilizoundwa kwa mahitaji ya kipekee au maalum ya transformer. .
Mizinga ya mabadiliko ya Scotech imetengenezwa kwa usahihi, kwa kutumia vifaa vya daraja la juu- ili kuhakikisha upinzani bora wa kutu, uadilifu wa muundo, na usimamizi bora wa mafuta. Ikiwa ni kwa matumizi ya kawaida au ya kawaida, tunatoa mizinga ambayo inakidhi udhibitisho wa ulimwengu na mteja - mahitaji maalum.
Mchakato wa utengenezaji wa kina
1. Kukata
O Laser/Plasma Kukata:High - usahihi wa sahani ya chuma kukata na svetsade beveling (kwa mfano, v - grooves).
o Udhibiti wa ubora:Chunguza burrs na gorofa ili kuzuia kasoro za kulehemu.
2. Kuchimba visima
O CNC kuchimba visima:Kwa mashimo ya flange na kufunga (uvumilivu chini ya au sawa na 0.5 mm ili kuhakikisha kuziba).
o Kujadili:Ondoa kingo kali za posta - kuchimba visima.
3. Kuinama na kusonga
o Bonyeza Brake:Fomu kulia - bends angle (kwa mfano, paneli za upande); Bend radius kubwa kuliko au sawa na unene wa nyenzo 2 × kuzuia nyufa.
o Mashine ya kusonga:Maumbo arcs kwa mizinga ya arched/bati, kuhakikisha usahihi wa mzunguko.
4.Cylinder Mchakato wa Rolling
Inatumia vifaa vya kusongesha vya juu vya-<0.2%,
5.Welding
o Mbinu:Kulehemu ya Arc iliyoingizwa (seams ndefu), CO₂ Gesi - Kulehemu iliyohifadhiwa (viungo tata).
o ukaguzi:X - Ray au upimaji wa ultrasonic kwa welds muhimu.
6.Grinding na kuondolewa kwa slag
o Angle kusaga:Welds laini na chuma cha msingi.
o Sandblasting:Kusafisha oxidization (kiwango cha SA2.5) kwa wambiso wa mipako.
Mchakato wa kuondoa slag
• Multi - mfumo wa kusafisha hatua (mitambo + kemikali)
• Ukaguzi wa mshono wa weld 100% na kuondolewa kwa slag
• Upimaji wa Ultrasonic kwa kasoro zilizofichwa
8. Upimaji wa Leak
o mtihani wa shinikizo:0.03-0.05 MPa kwa masaa 24; Gundua uvujaji na suluhisho la sabuni au heliamu.
Mtihani wa utupu:Kuhamia<133 Pa to verify sealing.
Matibabu ya 9.Surface
a) mipako ya poda/uchoraji:Resin epoxy (80-120 μM), iliyooka; UV - mipako sugu kwa matumizi ya nje.
b) Matibabu ya ndani:Kuhami varnish au passivation kuzuia uchafuzi wa mafuta.
Mbinu za hali ya juu na mwenendo
1. Ubunifu wa tank ya bati:
o Hydroforming: Hutengeneza chuma ndani ya mawimbi, kuongeza kina/nafasi ya baridi.
o Upimaji wa uchovu: Simulia mizunguko ya mafuta (kubwa kuliko au sawa na 100,000) kwa uimara.
2. Eco - miundo:
o mipako - chaguzi za bure: Hali ya hewa - viboreshaji sugu (kwa mfano, corten).
o Mizinga ya kawaida: Kutengana kwa kuchakata tena.
3. Smart Viwanda:

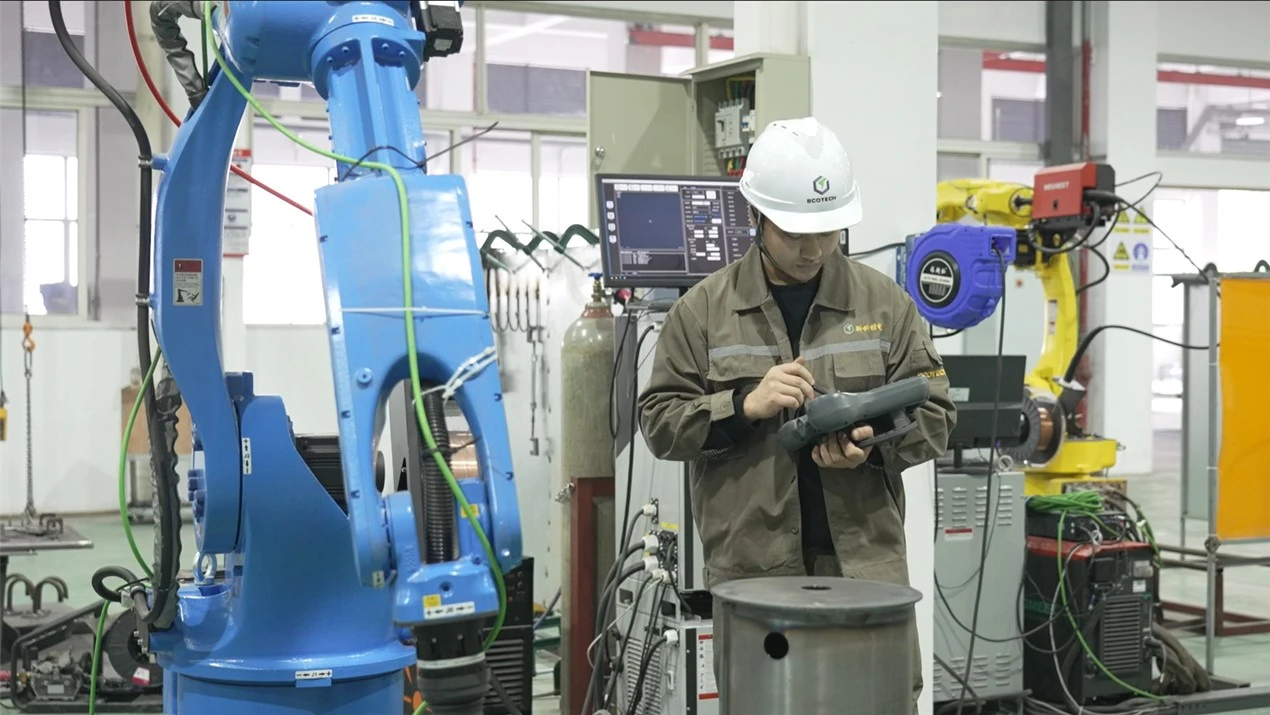

o Kulehemu robotic: Maono - kuongozwa kwa usahihi.
o mapacha wa dijiti: Kuiga nguvu na utendaji wa mafuta.
08 Mahitaji ya kubuni kwa tank ya transformer
1. Nyenzo na ngao: Tank itajengwa kutoka kwa juu - sahani za chuma zenye nguvu kupitia kulehemu, na kinga ya ndani ya sumaku ili kupunguza hasara zilizopotea. Kinga ya sumaku lazima iwekwe salama na vizuri - maboksi ili kuzuia overheating au kutokwa kwa kusababishwa na mawasiliano duni. Ngao zote za umeme zitaonyesha ubora bora na msingi wa kuaminika ili kuzuia kutoroka au athari kwa sababu ya upotezaji wa dielectric ya vilima.
2. Muundo wa juu: Tank ya juu itateremshwa ili kuwezesha mifereji ya maji na mkusanyiko wa gesi moja kwa moja kuelekea upelezaji wa gesi. Nafasi zote za juu zitakuwa na vifaa vya kuinua. Plugs za vent zitawekwa katika sehemu za juu zaidi za mifuko yoyote ya hewa, iliyounganishwa kupitia bomba la kawaida kwa relay ya gesi. Mabomba ya ziada ya ushuru yataongezwa kwa kiwango cha juu - na kati - Vipu vya bushing vya voltage, vinaunganisha kwenye bomba kati ya tank na upeanaji wa gesi. Bomba kwa relay ya gesi itakuwa na mteremko 1.5%. Relay ya gesi lazima iwe pamoja na hatua za kuzuia mvua, na bomba lake la sampuli kupanuliwa chini.
3. Ubunifu wa msingi: Sehemu ya nje ya tank ya chini itaonyesha sura ya msingi wa chuma, kuwezesha transformer kuvutwa kando ya shoka zake za muda mrefu na za kupita. Msingi ni pamoja na vifaa vya kuogelea na mifumo ya kushikilia na vifungo vya msingi ili kuiweka salama kwa msingi wa zege, wenye uwezo wa kuhimili vikosi vya ndani kutoka kwa uzito wa vifaa na kutengwa kwa mshtuko. Mtengenezaji atawasilisha maelezo ya bolt na kurekebisha kwa idhini na chombo kinachofanya kazi.
4. Sehemu ya ujenzi: Tank itachukua muundo wa mkutano wa sehemu mbili-. Ikiwa svetsade, flanges zinazoweza kutumika tena na kuziba gaskets lazima ziajiriwe ili kuhakikisha hewa ya hewa.
5. Vipimo vya kutuliza: Vituo viwili vya kutuliza vitawekwa diagonally chini ya tank. Kusudi la msingi la kutuliza tank ni usalama wa wafanyikazi - Inapaswa kubadilisha insulation, kuvuja kwa sasa kutaelekezwa chini kupitia mfumo wa kutuliza, kuzuia hatari za mshtuko wa umeme.
Mahitaji ya Mfumo wa Kuweka Tank ya Transformer
1. Vituo vya kutuliza
o angalauVituo viwili vya kutulizaitawekwa diagonally chini ya tank.
o vituo vinapaswa kufanywaChuma cha chuma au shabaIli kuzuia kutu.
2. Conductor ya kutuliza
o TumiaMulti - Strand Copper Cable au chuma gorofa ya gorofana msalaba wa kutosha - sehemu ya kuhimili mikondo ya makosa.
o Kiwango cha chini cha msalaba - Sehemu:50mm² (shaba) au 100mm² (chuma)kwa viwango vya kitaifa (kwa mfano, GB/T 50065).
3. Upinzani wa kutuliza
o Upinzani wa kutuliza lazima uweChini ya au sawa na 4Ω(kwa kanuni za mfumo wa nguvu).
o Katika kiwango cha juu - udongo wa resistiction, tumiaVifaa vya kukuza ardhi, elektroni za kina, au viboko vya ziadaIli kupunguza upinzani.
4. Njia ya unganisho
o Vituo na conductors vinapaswa kuwabolted au svetsadeKwa mawasiliano ya chini ya-.
o ikiwa imefungwa,funga washerLazima itumike kuzuia kufunguliwa kwa sababu ya kutetemeka.
5. Corrosion & ulinzi wa mitambo
o Vipengele vya kutuliza vinapaswa kuwaMoto - kuzamisha mabati au kupakwa rangikwa upinzani wa kutu.
o elektroni zilizozikwa zinapaswa kulindwa naMabomba ya PVC au chuma cha pembeikiwa imefunuliwa na mafadhaiko ya mitambo.
6. Uunganisho kwa gridi kuu ya ardhi
o Tank lazima iweKuunganishwa moja kwa moja na gridi kuu ya kutuliza(Hakuna miunganisho ya mfululizo).
Njia ya kutuliza inapaswa kuwafupi na moja kwa mojaIli kupunguza uingizaji.
7. ukaguzi na matengenezo
o Mara kwa mara kupima upinzani wa kutuliza ili kuhakikisha kufuata.
o AngaliaViunganisho vya kufungia, vilivyoharibiwa, au vilivyovunjikana ukarabati mara moja.
