Udhibiti wa Voltage ya Transformer



Transformer inahitaji udhibiti wa voltage hasa kwa sababu mabadiliko ya voltage ya gridi ya taifa na mabadiliko ya mzigo yatasababisha kukosekana kwa utulivu wa voltage ya sekondari, na hivyo kuathiri uendeshaji wa kawaida wa vifaa vya umeme, madhumuni ya udhibiti wa voltage ni kuleta utulivu wa voltage ya pato.



• Athari za kushuka kwa voltage

• Voltage katika gridi ya taifa si mara kwa mara na itabadilika kutokana na mambo mbalimbali (kama vile urefu wa mstari wa usambazaji, mabadiliko ya voltage ya usambazaji, nk). Mabadiliko haya yatasababisha voltage ya upande wa pili wa transformer kubadilika, ikiwa voltage ni ya juu au ya chini, inaweza kusababisha uharibifu wa vifaa vya umeme au kuifanya kushindwa kufanya kazi kwa kawaida.

• Athari za mabadiliko ya mzigo

• Ukubwa tofauti wa mzigo na vipengele vya nguvu vilivyounganishwa na upande wa pili wa transformer pia vitasababisha mabadiliko katika voltage ya pili. Kwa mfano, ikiwa mzigo katika eneo fulani huongezeka kwa ghafla, na voltage ya pato ya transformer haijarekebishwa ipasavyo, voltage katika eneo hilo inaweza kushuka, na kuathiri uendeshaji wa kawaida wa vifaa.





2.1 Ufafanuzi

• Masafa ya udhibiti wa voltage inarejelea tofauti kati ya viwango vya juu zaidi na vya chini vya voltage ambavyo transfoma inaweza kurekebisha kulingana na voltage iliyokadiriwa, ambayo kawaida huonyeshwa kama asilimia. Kwa kubadilisha nafasi ya kibadilishaji bomba, kibadilishaji kinaweza kurekebisha voltage ndani ya safu ya udhibiti wa voltage iliyowekwa ili kukidhi mahitaji ya mfumo wa nguvu au mzigo.



2.2 Hali ya Kujieleza

• Asilimia ya uwakilishi

Kiwango cha voltage kawaida huonyeshwa kama asilimia ya voltage iliyokadiriwa. Kwa mfano, aina mbalimbali za udhibiti wa voltage ± 2 * 2.5% ina maana kwamba voltage ya transformer inaweza kuongezeka au kupunguzwa kwa 5% kutoka kwa voltage yake iliyopimwa,

• Idadi ya mabomba

Nafasi tofauti kwenye kibadilishaji bomba hulingana na voltages tofauti, na kila nafasi inaitwa Tap. Kiwango cha udhibiti wa voltage kinatambuliwa na eneo la mabomba haya.

• Thamani mahususi ya voltage

Upeo wa voltage unaweza pia kuonyeshwa kwa thamani maalum ya voltage. Kwa mfano, transfoma yenye voltage iliyokadiriwa ya 110kV inaweza kubadilishwa kati ya 99kV na 121kV ikiwa safu ya udhibiti wa voltage ni ± 10%.





Muhtasari

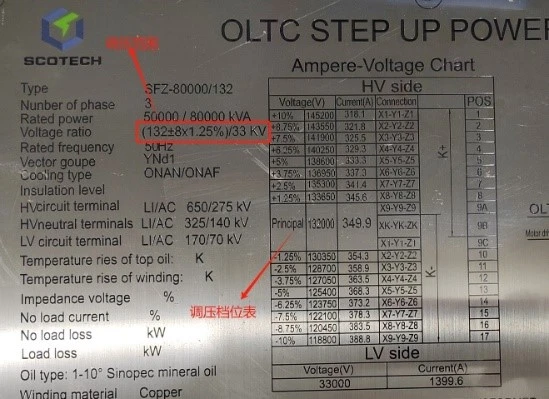

Ukubwa wa hatua ya kila gia (bomba) ni 2.5%, na gia iliyokadiriwa (gia ya 9) kama gia ya awali, hadi gia 8, 2.5% kwa gia, hadi gia 8 hasi, 2.5% kwa gia, jumla ya 17. gia, safu ya udhibiti wa voltage ya jumla ya ± 10%, iliyoandikwa kama ± 8*1.25%





3.1 Udhibiti wa Voltage isiyo na Mzigo (NLTC)

Ufafanuzi

Ili kufaa kwa kurekebisha kibadilishaji bomba wakati kibadilishaji cha umeme hakipo. Njia hii ya udhibiti wa voltage inahitaji kufanywa wakati pande zote za msingi na za sekondari za kibadilishaji zimekatwa kutoka kwa gridi ya taifa.

Jina la Kiingereza

Kibadilishaji bomba kisichopakia (NLTC)

Kibadilishaji bomba cha nje ya mzunguko (OCTC)

Kibadilishaji bomba kisicho na nguvu (DETC)

Kiwango cha udhibiti wa voltage

Udhibiti wa jumla wa voltage isiyo na mzigo ni ± 2 * 2.5%, viwango 5





3.2 On Load tap changer (OLTC)

Ufafanuzi

Udhibiti wa voltage kwenye mzigo ni njia ya udhibiti wa voltage ambayo inaweza kubadilisha voltage kwa kubadilisha gia ya bomba wakati kibadilishaji kinaendesha chini ya mzigo.

Kiingereza jina:

Kibadilishaji bomba cha upakiaji (OLTC)

Pakia kibadilishaji bomba (LTC)

Kiwango cha udhibiti wa voltage

Masafa ni makubwa kiasi, kama vile ±8*1.25%, marekebisho ya shinikizo la gia 17, au kubwa zaidi, kama vile gia 21.



3.3 Vipengele vya kubadili kwenye mzigo

Badilisha mwili

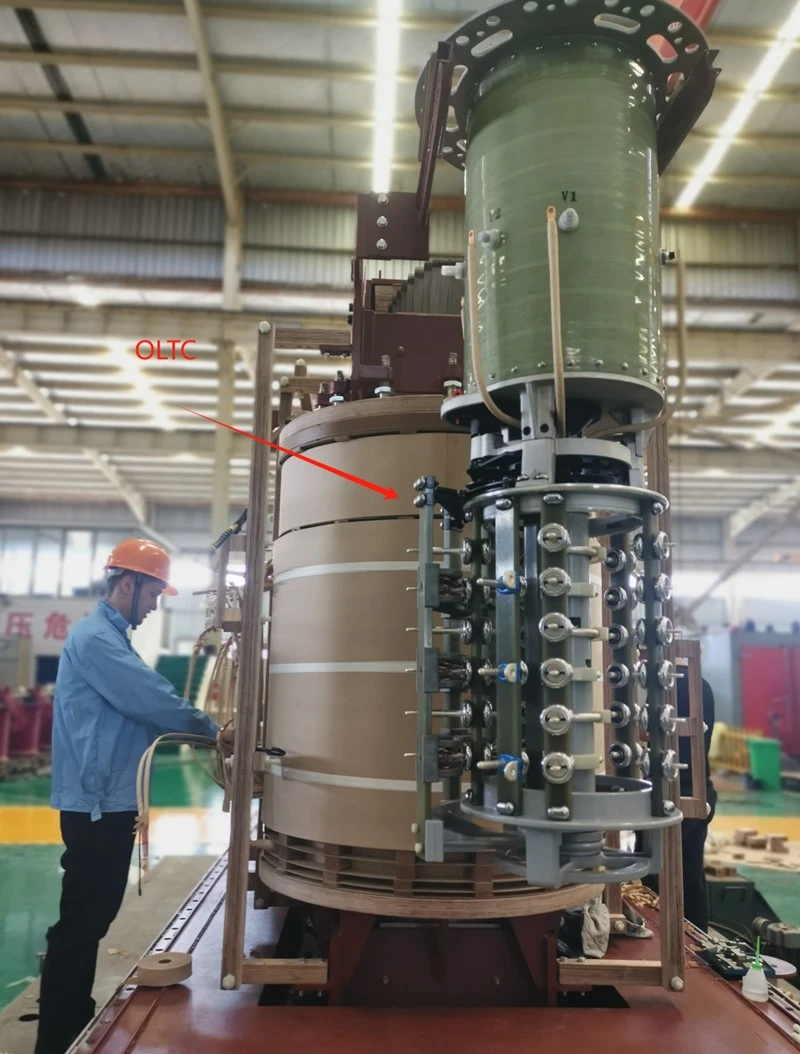

• Iko ndani ya tanki, vilima vilivyounganishwa kwa udhibiti wa shinikizo

Aina

Swichi ya kuzamishwa kwa mafuta (aina ya mafuta)

•Kidhibiti cha upakiaji kilichozamishwa na mafuta hutumia mafuta ya transfoma kama insulation na njia ya kuzimia ya arc. Wakati swichi inapobadilisha bomba, mafuta yanazimwa na michakato ya kimwili na kemikali.

• Bei nafuu, ya ndani takriban 6W, kama vile Shanghai Huaming, iliyoingizwa inaweza kuwa mara 5-6 bei, kama vile Ujerumani MR, Uswidi ABB na kadhalika.

Swichi ya utupu (Aina ya utupu)

• Kidhibiti cha voltage ya utupu kwenye mzigo hutumia kikatiza utupu. Wakati wa kubadili mabomba, arc inazimwa haraka katika mazingira ya utupu.

• Bei ya juu, ya ndani takriban 21W, kama vile Shanghai Huaming, iliyoingizwa inaweza kuwa mara 5-6 bei, kama vile Ujerumani MR, Uswidi ABB na kadhalika.





Kitengo cha Kuendesha Magari

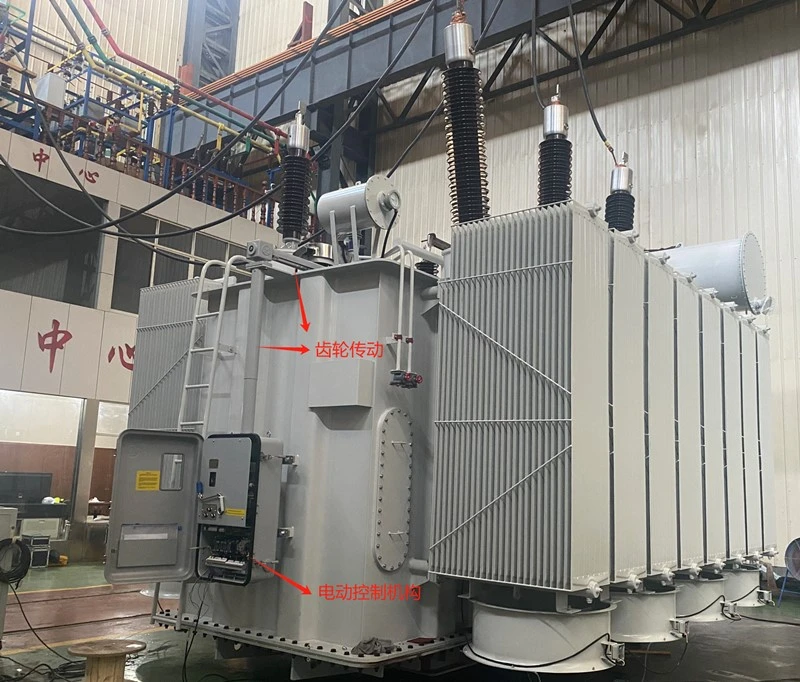

• Inawajibika kuendesha swichi ili kukamilisha ubadilishaji wa bomba. Utaratibu wa umeme unajumuisha motors, anatoa gear, mifumo ya udhibiti, nk, kufikia udhibiti wa ndani na udhibiti wa kijijini.

• Voltage ya magari: 400VAC ya kawaida, inaweza pia kuwa nyingine, kulingana na mahitaji ya mteja





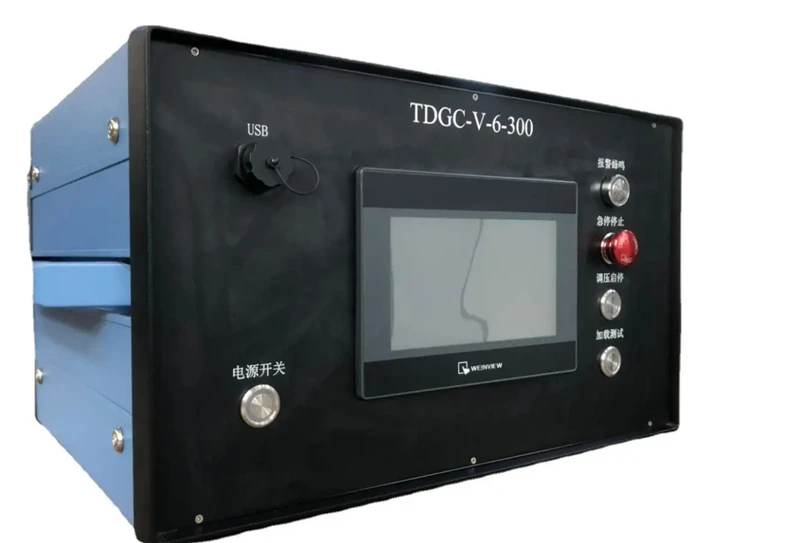

AVR (Kidhibiti Kiotomatiki cha Voltage)

AVR hutambua tofauti kati ya voltage ya pato na thamani iliyowekwa na kurekebisha moja kwa moja sasa ya kusisimua au nafasi ya bomba ili kudumisha utulivu wa voltage ya pato.





Baraza la mawaziri la udhibiti wa kibadilishaji cha mbali (RTCC)

Ufuatiliaji wa mbali wa shinikizo la transformer, joto, relays za gesi na ishara nyingine pamoja na udhibiti wa voltage.
