750 KVA Pedi ya Awamu ya Tatu-iliyopachikwa Transfoma-12.47/0.6 ​​KV|Kanada 2024

01 Jumla

1.1 Maelezo ya Mradi

Hii750kVA-mafuta ya awamu ya tatu-pedi iliyozamishwa{3}}kibadilishaji cha transfomaimeundwa kwa ajili ya Kanada. Inakidhi viwango madhubuti vya CSA C227.4:21. Kuanzia muundo hadi majaribio, kila sehemu inafuata sheria za usalama na utendakazi za Kanada. Ni chaguo nzuri kwa usambazaji wa nguvu za kibiashara, viwanda, na jamii.

Pedi ya awamu tatu ya 750 kVA-kibadilishaji kilichopachikwa hutumia mafuta-mfumo wa kuzamisha,{3}}uliopozwa (ONAN). Inatumia mafuta ya madini kwa insulation na baridi. Hii inahakikisha kazi imara na ya kuaminika. Transfoma hii ina uwezo uliokadiriwa wa 750kVA. Inafanya kazi na gridi za nguvu za 60Hz. Voltage ya msingi ni 12.47kV. Voltage ya sekondari ni 0.6kV. Inatumia muunganisho wa YNyn0. Hii hutoa nishati thabiti ya-ya awamu tatu,{18}}ya nne.

Transfoma ina ufanisi wa nishati ya 99.15%. -hasara ya kupakia ni takriban 1400W, na hasara ya mzigo ni takriban 8000W. Hii inasaidia kupunguza gharama za uendeshaji. Impedans ni 5.75%. Kifaa kina kibadilisha{9}}kimezimwa cha bomba la mzunguko. Hii inaruhusu voltage kurekebishwa ndani ya anuwai ya ± 2 x 2.5%. Hii husaidia kuweka voltage ya pato thabiti wakati voltage ya gridi inabadilika. Kibadilishaji cha bomba kinakuja na kifuniko cha kinga na wrench. Hii inafanya operesheni kuwa salama na moja kwa moja.

1.2 Maelezo ya Kiufundi

750kVA pedi awamu tatu vyema vipimo transfoma na data karatasi

1.3 Michoro

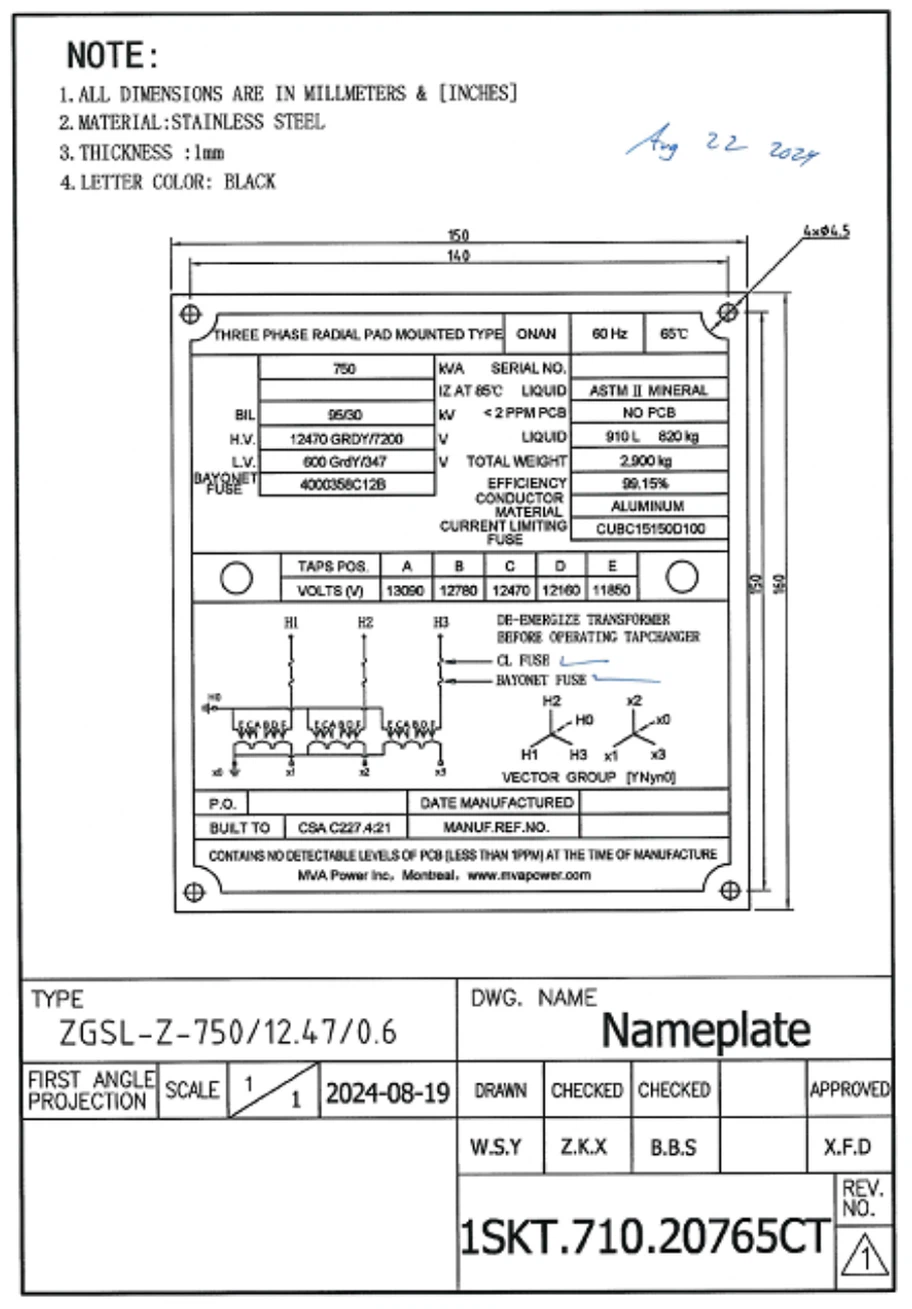

750kVA pedi ya awamu ya tatu iliyowekwa kwenye mchoro wa transfoma na kibao cha jina

02 Utengenezaji

2.1 Msingi

2.2 Upepo

2.3 Tangi

Tangi inaweza kushughulikia shinikizo la kupima kPa 50 bila kuvuja au deformation zaidi ya 0.25% ya diagonal. Kila baraza la mawaziri halizuiliki, haliwezi kuathiriwa na hali ya hewa, na limejengwa kwa ajili ya uendeshaji wa nje. Boliti za pentahead zilizofungwa zimewekwa kulingana na viwango vya CSA C227.4. Nyuso za nje zinalindwa kwa -mipako ya kuzuia kutu inayofaa kwa mazingira yaliyochafuliwa sana au ya pwani.



2.4 Mkutano wa Mwisho

Tumeanzisha maagizo sanifu ya uendeshaji yanayofunika michakato yote ya mwisho ya mkusanyiko, kuhakikisha usawa na viwango vya kila hatua, kutoka kwa mkusanyiko wa mwili hadi kujaza mafuta ya utupu, kuweka msingi thabiti wa uthabiti wa bidhaa. Kuhusu uundaji wa timu, tunatekeleza mfumo wa "mshauri-mwanafunzi", ambapo mabwana wenye uzoefu huwashauri wapya, kuhakikisha urithi wa ujuzi wa kitaaluma na ufahamu wa ubora wa juu. Kupitia ujumuishaji wa karibu wa michakato iliyosanifiwa na timu ya wataalamu, tunahakikisha kwa ufanisi ubora wa hali ya juu na kutegemewa kwa kila transfoma inayoondoka kwenye kiwanda chetu.

2.5 Muhtasari wa Vifaa vya Transfoma



Kubadilisha na Vifaa vya Ulinzi

Fusi za Bayonet (pcs 3)
Toa ulinzi wa msingi wa overcurrent na kuruhusu uingizwaji rahisi.

Fuse za Sasa za Kupunguza (CLF) (pcs 3)
Fanya kazi pamoja na fuse za bayoneti ili kutoa ulinzi wa -mfupi wa mzunguko kwa kupunguza mkondo wa hitilafu.

De-energized Tap Changer (pc 1)
Kiwango cha mguso: ±2 × 2.5%
Hutumika kwa urekebishaji wa volteji wakati kibadilishaji -kimewashwa.

Vyombo na Vifaa vya Ufuatiliaji

Kipima joto cha Juu cha Mafuta (pc 1)

Kipimo cha kiwango cha mafuta (1 pc)

Kipimo cha shinikizo la utupu (pc 1)

Kifaa cha Kuondoa Shinikizo (pc 1, kuvuta-aina ya pete)

Valve ya Kutoa Mafuta yenye Valve ya Sampuli (pc 1)

Muunganisho wa Shinikizo la Juu na Plug ya Kujaza (pc 1)

IFD - Kigunduzi cha Makosa ya Ndani (pc 1)

03 Upimaji

Jaribio la Kawaida na Mtihani wa Kawaida

1. Vipimo vya Upinzani
2. Vipimo vya Uwiano
3. Mtihani wa Uhusiano wa Awamu
4. Hakuna Upotevu wa Mzigo na Hakuna Mzigo wa Sasa
5. Hasara za Mzigo Kuzuia Voltage na Ufanisi
6. Mtihani wa Voltage uliotumika
7. Voltage Inayohimili Mtihani
8. Upimaji wa Uvujaji na Shinikizo kwa Transfoma Zilizozamishwa Kimiminika
9. Kipimo cha Upinzani wa Insulation
10. Mtihani wa Dielectric wa Mafuta

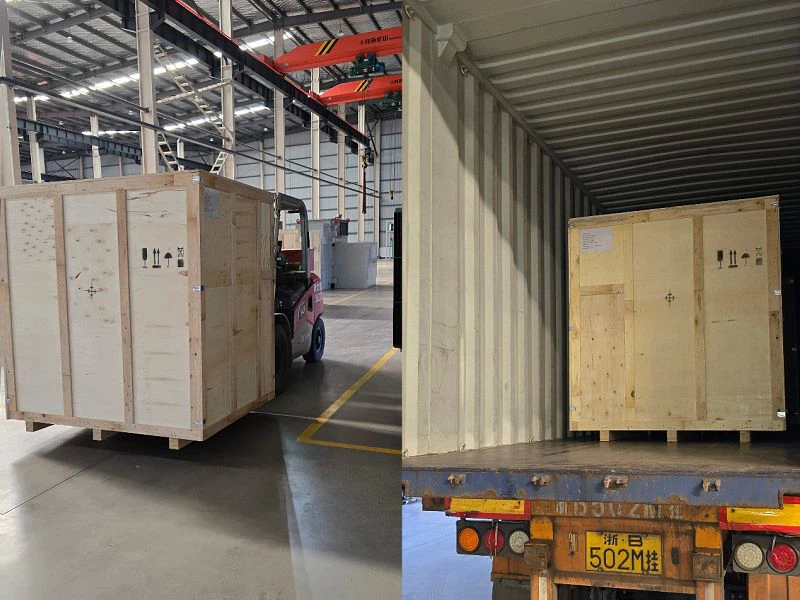

04 Ufungashaji na Usafirishaji

05 Tovuti na Muhtasari

Imarisha jumuiya yako, biashara na tasnia yako kwa 750 kVA -mafuta ya awamu ya tatu-iliyozamishwa ya pedi{3}}iliyopachikwa transfoma. Inakidhi viwango vya CSA C227.4:21. Transfoma ina vilima vya alumini vinavyodumu, msingi thabiti wa chuma wa silicon, na tanki ya kustahimili hali ya hewa. Inafanya kazi kwa uaminifu kwa muda mrefu. Wafanyakazi wenye ujuzi hukusanya kila kitengo kwa usahihi. Ina ufanisi wa juu na hasara ndogo. Inatoa nishati thabiti, salama na{12}}ya kuokoa nishati kwa mtandao wowote wa kisasa.
