2000 KVA Bayonet Fuse Padi Iliyowekwa Transfoma-13.8/0.48 KV|Marekani 2025

01 Jumla

1.1 Maelezo ya Mradi

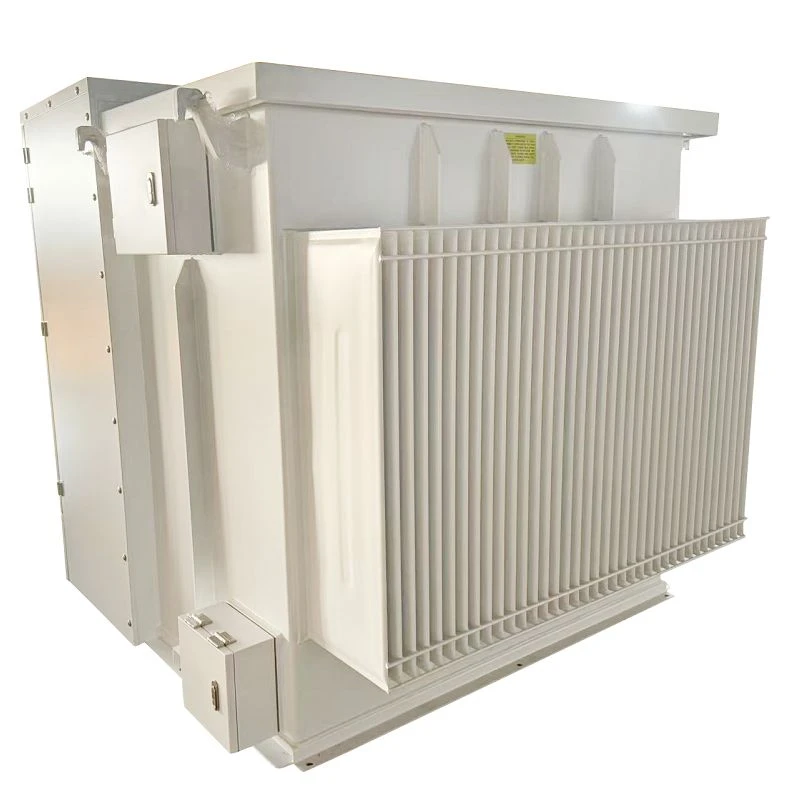

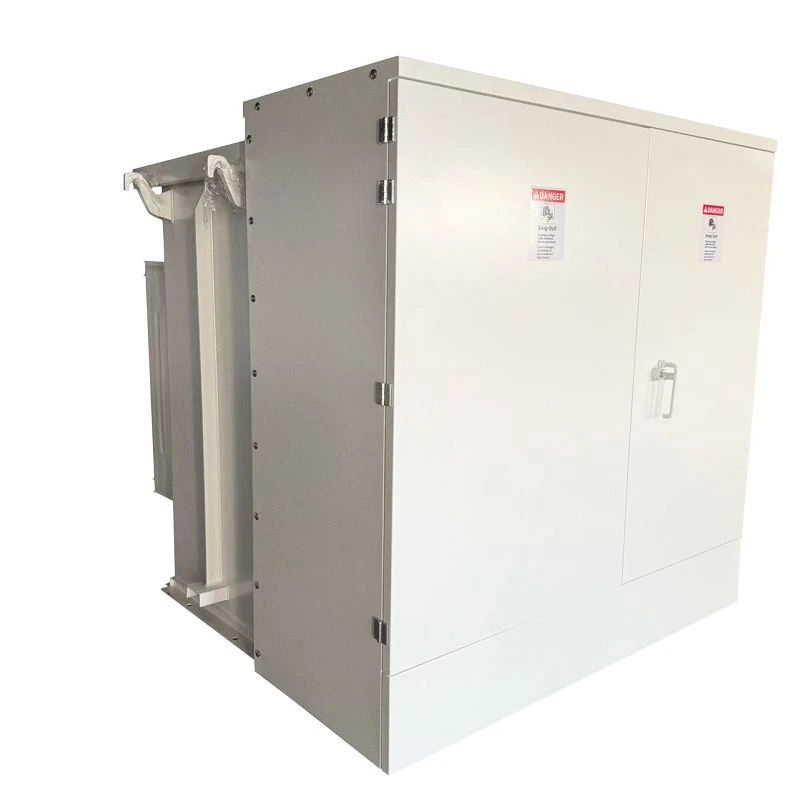

2000 kVA pedi ya awamu ya tatu iliyopachikwa transfoma ililetwa Marekani mwaka wa 2025. Nguvu iliyopimwa ya transformer ni 2000 kVA na baridi ya KNAN. Voltage ya juu ni 13.8GrdY/7.97 kV na ± 2 * 2.5% ya kugonga (NLTC), voltage ya chini ni 0.48Y/0.277 kV, waliunda kikundi cha vector cha YNyn0.

Transfoma iliyopachikwa pedi ni kifaa cha umeme kinachoweza kutumika tofauti na imara kilichoundwa ili kukidhi mahitaji mbalimbali ya mitandao ya kisasa ya usambazaji wa nguvu. Imewekwa kwenye pedi ya saruji kwenye ngazi ya chini, ina muundo wa kompakt, uliofungwa ambao huondoa hitaji la maboma, na kuifanya kuwa bora kwa maeneo ya mijini na mijini yenye nafasi ndogo. Transfoma hii huja ikiwa na seti ya kina ya vipengele vinavyolipiwa: mafuta ya asili ya esta FR3 kwa usalama wa mazingira na maisha marefu, DOE-nishati inayokidhi-ubunifu bora kwa ajili ya kupunguza matumizi ya nishati, iliyojengwa-katika kizuizi kwa ulinzi wa kuongezeka, na ngao tuli kwa utendakazi ulioimarishwa wa insulation. Kisanduku cha kupima{7}kipande kilichopachikwa hutoa ufuatiliaji kwa urahisi wa kiwango cha mafuta, halijoto na vigezo vingine muhimu, kuwezesha matengenezo ya haraka na kuongeza muda wa ziada. Sehemu ya nje ya transfoma imekamilika kwa rangi ya unga-iliyopakwa nyeupe (RAL 9003), na kutoa upinzani wa kipekee kwa kutu, mionzi ya UV na hali ya hewa. Inafaa kwa ajili ya maombi ya mipasho ya radial au kitanzi, inaweza kukabiliana na mahitaji mbalimbali ya upakiaji na hali ya uendeshaji, kutoka maeneo ya makazi hadi vituo vikubwa vya kibiashara. Kwa utendaji wake wa kuaminika, usanidi wa kina, na utumiaji mpana, kibadilishaji hiki kilichowekwa kwenye pedi ni suluhisho la kuaminika kwa usambazaji wa nguvu na salama.

1.2 Maelezo ya Kiufundi

2000 kVA pedi vyema specifikationer transfoma aina na data karatasi

1.3 Michoro

2000 kVA pedi vyema mchoro mchoro wa transfoma na ukubwa.

02 Utengenezaji

2.1 HV Bushing

HV bushing kwa ajili ya transfoma zilizopachikwa pedi inarejelea kipengee cha darasa cha Chardon cha 15/25/35kV 200A, kilichoundwa ili kuendana na viwiko vya kuvunja mzigo na kukusanyika kwenye visima vya kawaida vya vichaka vinavyoendana na ANSI/IEEE 386. Huwezesha uwekaji na uwekaji wa tovuti kwa ufanisi, uwekaji na uingizwaji wa silikoni{6}} inakaza hadi 150-lb 180-katika torque-na #14 waya wa ardhini kwa usalama. Inafaa kwa shughuli za uvunjaji wa mizigo, ni lazima isakinishwe/idumishwe na wafanyakazi waliohitimu walio na-mifumo iliyoimarishwa na vifaa vinavyofaa vya ulinzi, kuhakikisha miunganisho ya kuaminika ya high-voltage.

2.2 LV bushing

Kichaka cha LV kwa transfoma zilizowekwa kwenye pedi ni BFG-1/2500 resin dry-aina ya bushing, kulingana na viwango vya hivi punde vya GB/T 4109 na IEC 60137. Ina 10kV AC inayostahimili volteji, volti 30kV ya msukumo wa umeme, kutokwa kwa kiasi Chini ya au sawa na 10pC katika 1.2kV,-muda mfupi wa sasa wa joto wa 62.5kA/2s, uwezo wa kupakia cantilever 2000N, na umbali wa kusawazisha Kubwa kuliko milimita 5 au 3. Iliyoundwa kwa ajili ya uwekaji mlalo na uso wa kupitishia bati, inafanya kazi katika mazingira ya digrii -35 hadi +40, huja na kuziba pete ya mstatili ∅90×∅70×6, na inalingana na vipimo vya kufungua kabati kwa skrubu za kulehemu za 4-M12×50.

2.3 Kipimo cha Kiwango cha Mafuta

UHZ-01 Kipimo cha Kiwango cha Mafuta cha transfoma zilizowekwa kwenye pedi kimeundwa ili kuashiria kiwango cha mafuta katika-hadi{3}}mafuta ya ujazo wa wastani-matangi ya transfoma yaliyozama, yanayoangazia usalama, mwonekano wa moja kwa moja, kutegemewa na maisha marefu ya huduma. Inafanya kazi katika halijoto ya mazingira ya digrii -40~80, Chini ya au sawa na unyevu wa 90%, na Chini ya au sawa na mwinuko wa 2000m, inayohitaji usakinishaji wima usio na mitikisiko mikali na sehemu zenye nguvu za sumaku. Inajumuisha kuelea, lever inayounganisha, kishikilia, chuma cha sumaku, na kiashirio chenye muundo uliofungwa (kiashiria kinachotenganisha kutoka kwa kuelea), inakataza mgongano au kunyoosha / kupinda kwa lever inayounganisha, na hutumia pete ya O kwa kuziba tanki.

2.4 1''vali ya maji taka yenye sampuli ya 3/8''

Vali ya 1'' yenye mifereji ya maji yenye mikunjo (iliyo na sampuli ya 3/8'') kwa vibadilishaji vilivyopachikwa pedi ni sehemu inayotii ASME B1210-iliyokadiriwa kwa shinikizo la kufanya kazi la 1.6MPa, inayofanya kazi kwa digrii -20 hadi digrii 150 kwa kutumia mafuta/miminika isiyo babuzi/gesi ajizi. Inaangazia gurudumu la kufanya kazi, kupachika kwa pembe, na bandari iliyounganishwa ya 3/8'': vali hii huwezesha uondoaji wa mafuta ya transfoma salama na sampuli za matengenezo huku ikihifadhi kuziba kwa tanki, kufaa usanidi wa kibadilishaji cha kawaida kilichopachikwa pedi.

2.5 Mshikaji wa Kiwiko

Kizuia kiwiko huunganisha moduli ya oksidi ya chuma (MOV) kwenye kiwiko cha mpira ili kutoa ulinzi wa overvoltage. Inaangazia peroksidi-kingao cha EPDM iliyotibiwa na ngao ya kutopitisha umeme (kulingana na IEEE 386 kwa kiolesura na IEEE 592 kwa ajili ya kulinda), yenye safu ya shaba inayonyumbulika ya #4AWG ili kugeuza mkondo wa maji na kofia ya chuma cha pua ili kuziba kustahimili hali ya hewa. Iliyoundwa kwa ajili ya mifumo ya chini ya ardhi (km, pedi{8}}kabati za kuingilia za transfoma zilizopachikwa, vifaa vya kubadilishia vault), inatoa ulinzi uliolindwa, huongeza muda wa matumizi ya kebo inaposakinishwa kwenye sehemu wazi za mfumo wa kitanzi au miisho ya mfumo wa radial, na inaweza kubadilishana kikamilifu na bidhaa za washindani zinazotii IEEE 386.

03 Upimaji

Vipimo vya transfoma vilivyopachikwa (vilivyoambatanishwa na viwango vya IEEE C57) hufunika ukaguzi wa kawaida: kipimo cha upinzani wa vilima, uthibitishaji wa uwiano wa voltage/awamu, hakuna-jaribio la upotevu wa mzigo/jaribio la sasa, tathmini ya upotevu/kizuizi, kuhimili insulation (voltage inayotumika/iliyosababishwa), ukaguzi wa upinzani wa insulation na mtihani wa kuvuja kwa shinikizo. Majaribio haya yanathibitisha utendakazi wa umeme, uadilifu wa insulation, na kuziba kwa tanki, kuhakikisha kitengo kinakidhi mahitaji ya usalama na uendeshaji kwa usambazaji wa nguvu unaotegemewa.

04 Ufungashaji na Usafirishaji

kufunga

usafirishaji

05 Tovuti na Muhtasari

Katika SCOTECH, pedi zetu - za transfoma zilizopachikwa zimeundwa kuwa uti wa mgongo wa usambazaji umeme unaotegemewa na unaofaa-iwe kwa gridi za matumizi, miundo ya kibiashara, mashamba ya miale ya jua au mifumo ya kuhifadhi nishati. Iliyoundwa kwa ajili ya usakinishaji wa nje usio na matatizo -, ustahimilivu wa hali ya hewa, na urekebishaji mdogo, hutoa utendaji thabiti hata katika mazingira magumu zaidi.

Tunaelewa kuwa kila mradi una mahitaji ya kipekee ya nguvu. Ndiyo maana tunatoa suluhu zinazoweza kugeuzwa kukufaa, zikiungwa mkono na utaalam wa miongo kadhaa ya timu yetu katika uundaji na uundaji wa transfoma. Kuanzia mashauriano ya kiufundi hadi usaidizi wa mauzo wa -, tunasimama nawe katika kila hatua ili kuhakikisha uwasilishaji wa nishati bora kwa programu zako.

Chagua pedi za SCOTECH - za transfoma zilizopachikwa kwa mchanganyiko wa uvumbuzi, uimara, na thamani-kuimarisha mafanikio yako, muunganisho mmoja kwa wakati mmoja. Wasiliana na timu yetu ya mauzo leo ili kujadili mahitaji yako mahususi na upate bei maalum.
