Sanduku la Transfoma la KVA 150 la Umeme-22.8/0.48 KV|Marekani 2025
Uwezo: 150 kVA
Voltage: 22.8/0.480 kV
Kipengele: Ufanisi wa DOE
Jiangshan Scotech Electrical Co., Ltd ni mojawapo ya watengenezaji na wasambazaji wanaotegemewa zaidi wa 150 kva transformer box umeme-22.8/0.48 kv|Marekani 2025 nchini China. Tafadhali jisikie huru kununua bidhaa za gharama nafuu zinazouzwa hapa na upate michoro kutoka kwa kiwanda chetu. Wasiliana nasi kwa maelezo zaidi.
Kisanduku cha transfoma cha 150 kVA kinachotoa umeme wa kompakt, unaotegemewa na bora kwa mifumo ya usaidizi wa usambazaji.
01 Jumla
1.1 Maelezo ya Mradi
Kama sehemu ya mradi huo wa miundombinu ya umeme wa Marekani uliotolewa mwaka wa 2025, mteja pia aliagiza transfoma iliyowekwa kwenye pedi ya awamu tatu ya kVA 150 iliyoundwa ili kusaidia mizigo ya ziada ya umeme ndani ya mfumo wa usambazaji, ikitoa ubadilishaji wa nishati iliyojanibishwa huku ikidumisha upatanifu na-mtandao wa voltage wa kati unaotolewa na kibadilishaji kikuu kikuu.
Ndani ya mradi huu, mteja pia aliweka a 2660 kVA 22.8/0.8 KV pedi awamu tatu vyema transformer kama kitengo cha msingi cha kubadilisha nguvu, kinachohusika na kushughulikia mzigo mkuu wa usambazaji wa kituo (angalia kesi ya mradi inayohusiana: kisanduku cha transfoma ya nje ya 2660 kVA). Kwa hivyo kitengo cha kVA 150 kinafanya kazi kama suluhu ya umeme ya kisanduku cha transfoma, ikitoa mageuzi ya kuaminika ya voltage kwa mizigo midogo ya umeme kama vile mifumo ya udhibiti, huduma za kituo, na vifaa vya usaidizi.
Transformer inakadiriwa 150 kVA, na voltage ya msingi ya 22.8 kV na voltage ya sekondari ya 0.48 kV. Inatumia kikundi cha vekta cha Dyn1, ambacho hutoa sifa zinazofaa za kuweka msingi na uhusiano wa awamu ya volteji unaohitajika kwa uendeshaji unaotegemewa ndani ya-mifumo ya usambazaji ya awamu tatu.
Ingawa uwezo wa transfoma ni mdogo kiasi, umeundwa kwa mujibu wa IEEE Std C57.12.34-2022, kuhakikisha kuwa pedi hii ndogo-kibadilishaji kilichopachikwa kinafikia viwango sawa vya usalama na utendakazi kama vile vibadilishaji vikubwa vya usambazaji vinavyotumika katika mitandao ya voltage ya wastani.
1.2 Maelezo ya Kiufundi
150kVA pedi awamu tatu vyema transfomamaelezo na karatasi ya data
|
Imewasilishwa kwa
Marekani
|
|
Mwaka
2025
|
|
Aina
Awamu tatu pedi mlima transformer
|
|
Kawaida
IEEE Std C57.12.34-2022
|
|
Nguvu Iliyokadiriwa
KVA 150
|
|
Mzunguko
60HZ
|
|
Kulisha
Kitanzi
|
|
Mbele
Wafu
|
|
Awamu
tatu
|
|
Aina ya Kupoeza
KNAN
|
|
Insulant ya kioevu
Mafuta ya FR3
|
|
Voltage ya Msingi
22.8 kV
|
|
Voltage ya Sekondari
0.48 kV
|
|
Kikundi cha Vector
Dyn1
|
|
Nyenzo za Upepo
Alumini
|
|
Impedans
3.5%
|
|
Ufanisi
DOE
|
|
Gusa Kibadilishaji
NLTC
|
|
Masafa ya kugonga
±2*2.5%
|
|
Hakuna Upotevu wa Mzigo
0.373 kV
|
|
Juu ya Kupoteza Mzigo
1.163 kV
|
|
Vifaa
Ngao ya msingi
|
1.3 Michoro
2500kVA pedi ya awamu ya tatu iliyowekwa kwenye mchoro wa transfoma na kibao cha jina
 |
 |
02 Utengenezaji
2.1 Tatu-Awamu ya Tatu-Muundo wa Kiungo
Transfoma huchukua-awamu ya tatu-kiini cha sumaku cha viungo kilichotengenezwa kutoka-nafaka iliyoviringishwa{3}}iliyoelekezwa ya chuma ya silicon. Uwekaji mrundikano wa usahihi hupunguza upotevu wa msingi, mtetemo na kelele huku ukiboresha ufanisi wakati wa operesheni inayoendelea. Usambazaji thabiti wa sumaku ni muhimu kwa-utegemezi wa muda mrefu wa vifaa vya umeme vya sanduku la transfoma vinavyofanya kazi katika-mifumo ya usambazaji wa voltage.
2.2 Mfumo wa Upepo wa Alumini
Mfumo wa vilima hutumia vikondakta vya alumini vilivyo na insulation-ya halijoto ya juu, iliyoundwa kwa ajili ya ubadilishaji wa voltage ya 22.8 kV / 0.48 kV. Vipeperushi vya alumini hutoa uwiano mzuri wa kondakta, nguvu na uzito-unafaa kwa ajili ya kuunganisha umeme kwenye sanduku la transfoma kwenye pedi{5}}kabati zilizobandikwa. Uchakataji wa ombwe na uimarishaji wa kimitambo huboresha utegemezi wa insulation na upinzani dhidi ya -nguvu fupi za mzunguko.
2.3 Mfumo wa Kuhami na Kupoeza wa FR3
Transfoma hutumia kiowevu asilia cha kuhami esta FR3, kutoa usalama wa juu wa moto na ustahimilivu bora wa unyevu kuliko mafuta ya madini. Mbinu ya kupoeza ya KNAN inategemea mzunguko wa mafuta asilia na upoaji wa asili wa hewa ili kudumisha halijoto thabiti ya uendeshaji. Kupoa kwa kuaminika ni muhimu. Hata kwa transfoma ndogo.
2.4 Tangi ya Transfoma

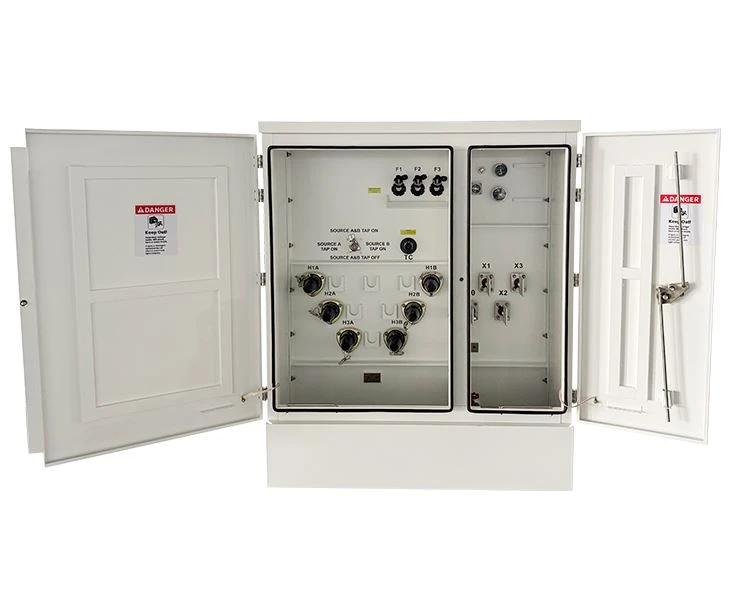

Transfoma inachukua pedi iliyoshikana-muundo wa uzio uliopachikwa, na kutengeneza kitengo cha umeme cha kisanduku cha transfoma ambacho huchanganya vijenzi vya transfoma, vifaa vya kubadilishia umeme na vifaa vya ulinzi ndani ya ua salama wa nje unaofaa kwa matumizi au usakinishaji wa viwandani.
Transfoma ndogo iliyopachikwa kwenye pedi hutumia muundo usiofaa-wa mbele, ambao hulinda wafanyikazi wa matengenezo kwa kuzuia kugusa kwa bahati mbaya sehemu zenye nishati wakati wa kufanya kazi na kuhudumia.
Uzio pia unaauni usanidi wa mipasho ya kitanzi, ikiruhusu kibadilishaji kisakinishi ndani ya mifumo ya usambazaji wa pete ambapo uendelevu wa nishati na usanidi wa mtandao unaonyumbulika unahitajika.
Licha ya uwezo wake mdogo, transformer imejengwa ili kutoa viwango sawa vya kuegemea vinavyotarajiwa kutoka kwa vifaa vikubwa vya usambazaji wa awamu tatu.
Ukubwa mdogo.
2.5 Ulinzi na Ufuatiliaji
Transformer inajumuisha vyombo muhimu vya ufuatiliaji vinavyoruhusu waendeshaji kufuatilia hali ya ndani wakati wa operesheni.
|
Kifaa cha Ufuatiliaji |
Kazi |
|
Kipimo cha Kiwango cha Mafuta |
Inaonyesha kiwango cha mafuta ya insulation |
|
Kipimo cha Joto la Mafuta |
Inafuatilia hali ya joto ya uendeshaji |
|
Kipimo cha shinikizo la tank |
Hugundua shinikizo isiyo ya kawaida |
|
Valve ya Kupunguza Shinikizo |
Inalinda uadilifu wa tanki |
Vipengele vya ziada vya ulinzi ni pamoja na:
• Kingao cha umeme kilichowekwa chini
• Ulinzi wa fuse
• Swichi ya kukatika kwa nafasi nne-
Vipengele hivi huruhusu kitengo cha umeme cha sanduku la transformer kujibu kwa usalama kwa hitilafu za umeme na hali isiyo ya kawaida ya uendeshaji.
Mwonekano wa uendeshaji ni muhimu.
Hata kwa transfoma ndogo.

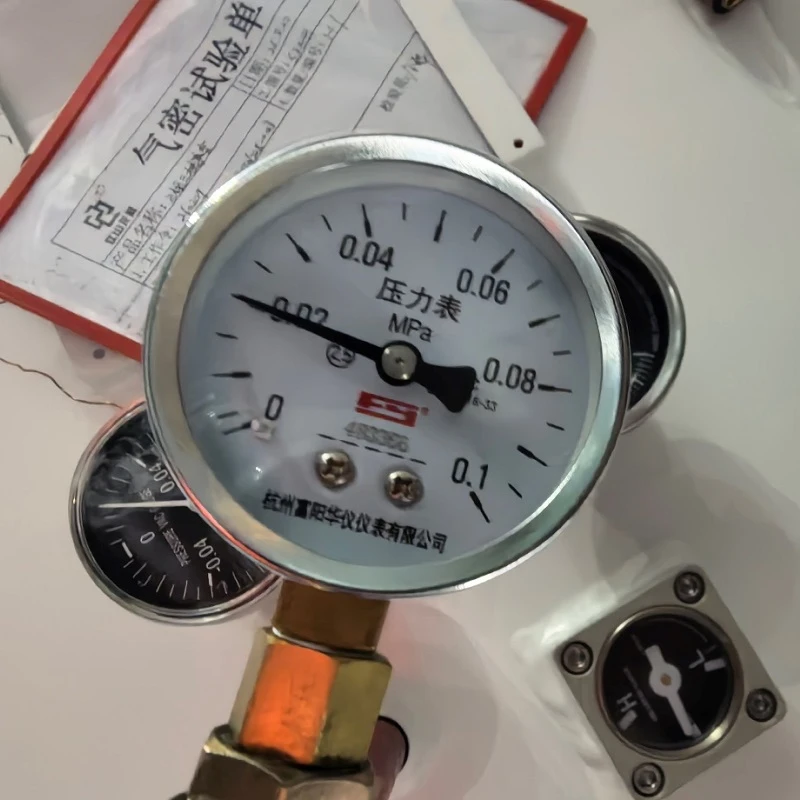

03 Upimaji
Matokeo ya Mtihani
04 Ufungashaji na usafirishaji
05 Tovuti na Muhtasari
Ndani ya miundombinu ya jumla ya mradi, kitengo cha umeme cha kisanduku cha transfoma cha 150 kVA hufanya kazi pamoja na kisanduku kikubwa zaidi cha 2660 kVA cha kibadilishaji umeme cha nje, na kutengeneza mpangilio ulioratibiwa wa usambazaji wa nguvu ambapo transfoma kuu hubeba wingi wa shehena ya umeme, huku kitengo kidogo kikitoa usambazaji wa umeme wa ndani kwa mifumo ya usaidizi na vifaa vya huduma kote kwenye kituo.
Transfoma kubwa hushughulikia ubadilishaji wa nguvu nyingi.
Kitengo kidogo kinasaidia mizigo ya msaidizi.
Kwa pamoja, vitengo hivi vya umeme vya kisanduku cha transfoma huunda muundo thabiti wa kati-wa usambazaji wa voltage unaoweza kusaidia utendakazi unaoendelea huku ukiruhusu ugawaji wa nishati ndani ya mradi.
