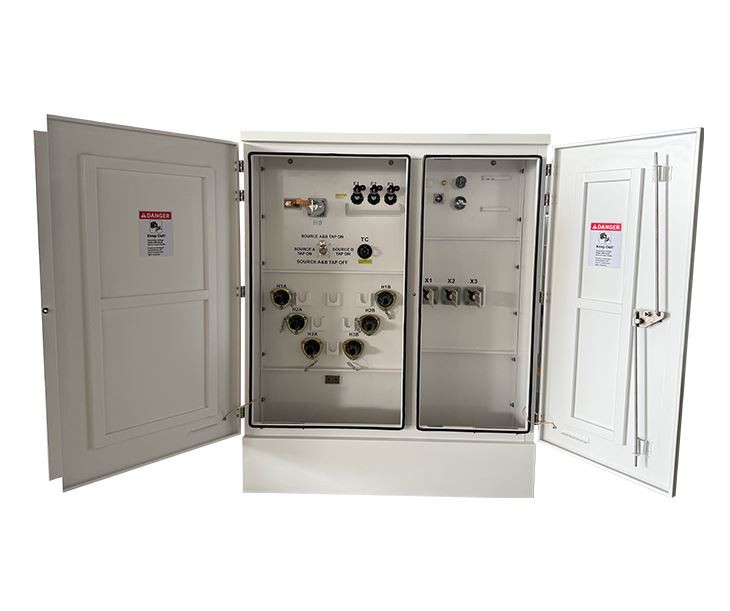

Mtengenezaji wa Transfoma Uliowekwa wa 1000 wa KVA-12.47/0.48 KV|Marekani 2025

01 Jumla

1.1 Usuli wa Mradi na Matumizi

Ilikabidhiwa Marekani mwaka wa 2025, kibadilishaji badilisha hiki cha 1000kVA cha awamu tatu cha pedi husakinishwa katika mfumo wa usambazaji wa kitanzi cha chini kwa chini{2}} ambapo utendakazi endelevu, kubadili haraka na uthabiti wa muda mrefu{3} unatarajiwa katika hali halisi ya uga, si kwenye karatasi pekee.

Katika aina hii ya mtandao, kibadilishaji kilichowekwa kwenye pedi hakichukuliwi kama kitengo rahisi cha ubadilishaji; inafanya kazi zaidi kama nodi ya umeme iliyowekwa ndani ya gridi ya usambazaji, ambapo mabadiliko ya mzigo, hitilafu, na mabadiliko ya voltage yote hupitia na lazima yadhibitiwe ipasavyo.

Imepewa kiwango cha 12.47kV hadi 0.48kV, kibadilishaji cha pad kilichopachikwa kinalingana na mfumo wa kawaida wa kati wa Amerika Kaskazini-hadi{3}}mfumo wa volteji ya chini, ambao kwa kawaida hutumika katika matumizi ya kibiashara, viwanda vyepesi na miundombinu yenye wasifu mchanganyiko na unaobadilikabadilika.

1.2 Usanidi wa Voltage na Kikundi cha Vekta (YNd1)

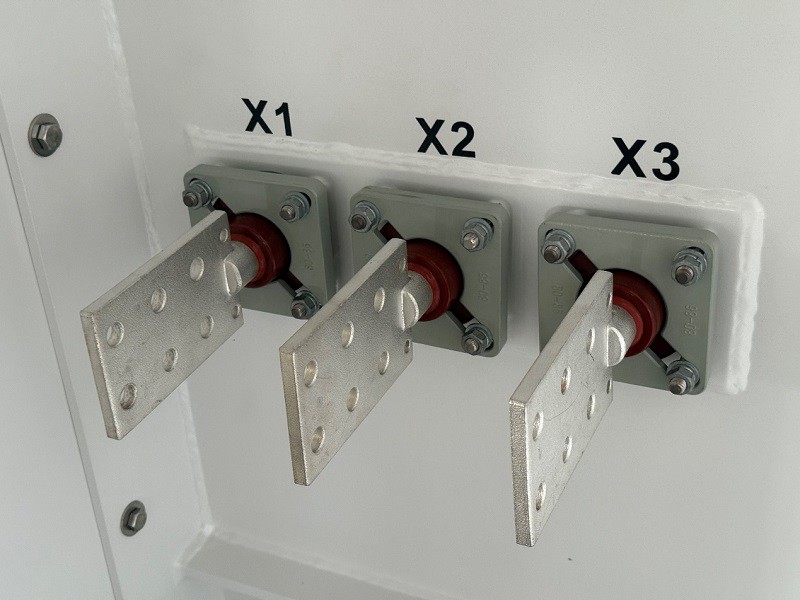

Hii1000kVA pedi vyema transfomahutumia 12.47kV msingi wye msingi na 0.48kV delta ya upili, kikundi cha vekta cha YNd1, kilichochaguliwa kushughulikia tabia ya kutuliza, mtiririko wa usawa, na usawa wa mzigo katika mifumo ya vitendo ya usambazaji.

Upande wa wye uliowekwa msingi huboresha uthabiti wa marejeleo ya mfumo na ugunduzi wa hitilafu, huku upeperushaji wa delta husaidia kupunguza ulinganifu mara tatu na kuzuia uenezaji wa usumbufu, hasa wakati transfoma iliyowekwa kwenye pedi hutoa mizigo isiyo ya mstari kama vile VFD, mifumo ya UPS, au vituo vya kuchaji vya EV.

1.3 Usanifu wa Kuzuia (5.75%)

Ikiwa na kizuizi cha 5.75%, transfoma hii iliyopachikwa kwenye pedi husawazisha-kikomo cha sasa cha mzunguko, udhibiti wa voltage na uratibu wa ulinzi.

Husaidia kudhibiti viwango vya hitilafu, inasaidia uratibu wa kivunjaji, na kudumisha tabia thabiti ya volteji wakati wa mabadiliko ya mzigo, kuhakikisha utendakazi unaotegemewa chini ya hali ya kawaida na ya muda mfupi.

1.4 Maelezo ya Kiufundi

1000kVA pedi awamu tatu vyema vipimo transfoma na karatasi data

1.5 Michoro

1000kVA pedi ya awamu ya tatu iliyowekwa kwenye mchoro wa transfoma na kibao cha jina

02. Muundo wa Mfumo, Uhamishaji joto, Uzingatiaji na Ulinzi

2.1 Usanifu wa Mfumo wa Usambazaji

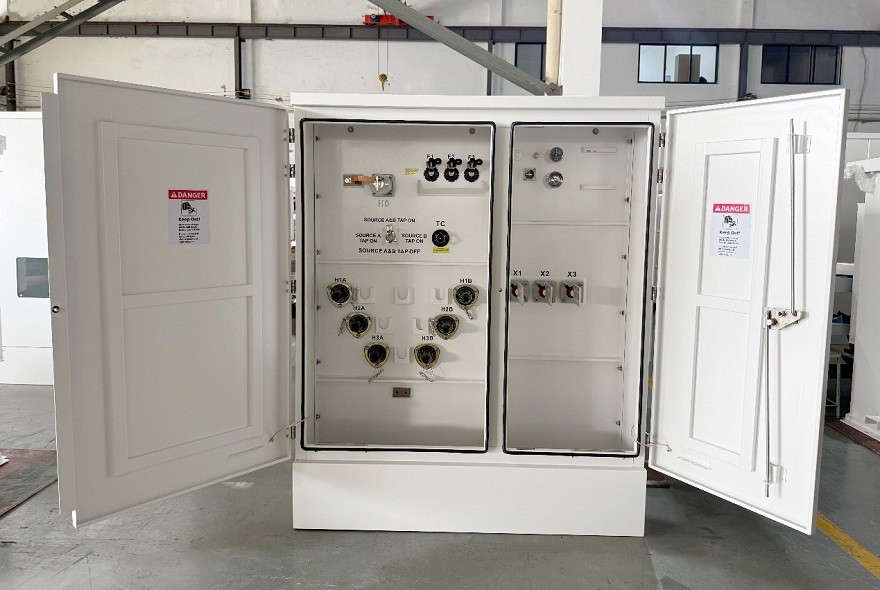

Transfoma hii iliyopachikwa ya pedi ya awamu tatu ya 1000kVA inachukua malisho ya kitanzi na muundo wa mbele uliokufa, kuwezesha utendakazi salama na ubadilishaji wa nishati endelevu katika mifumo ya usambazaji wa chini ya ardhi ya Amerika Kaskazini.

Katika miradi ya kawaida ya matumizi na ya kibiashara, usanidi huu wa kibadilishaji kibadilishaji kilichopachikwa pedi hutumika sana ambapo{0}}uthabiti wa muda mrefu na uendeshaji salama wa uga unahitajika.

2.2 Utendaji wa Insulation (FR3 Oil)

Transfoma hii iliyopachikwa pedi hutumia umajimaji wa asili wa esta FR3, kuboresha utendakazi wa usalama wa moto, kufuata mazingira, na uthabiti wa muda mrefu wa-wa insulation.

Wakati wa utengenezaji, kukausha kwa utupu, kujaza mafuta, na michakato ya kuziba inadhibitiwa madhubuti ili kuhakikisha utendaji thabiti wa dielectric wa kibadilishaji cha pedi kilichowekwa chini ya hali halisi ya kufanya kazi.

2.3 Uzingatiaji na Ulinzi

Transfoma iliyowekwa kwenye pedi inatii mahitaji ya ufanisi wa DOE na viwango vya IEEE C57.12.34, na kuhakikisha kuwa inaoana na gridi ya taifa ya Amerika Kaskazini na kukubalika kwa matumizi.

Usaidizi wa utiifu wa UL/CUL na uratibu wa vizuizi vya kuongezeka kwa kawaida huunganishwa ili kuboresha utendakazi wa kutegemewa na ulinzi.

03 Vivutio vya Utengenezaji

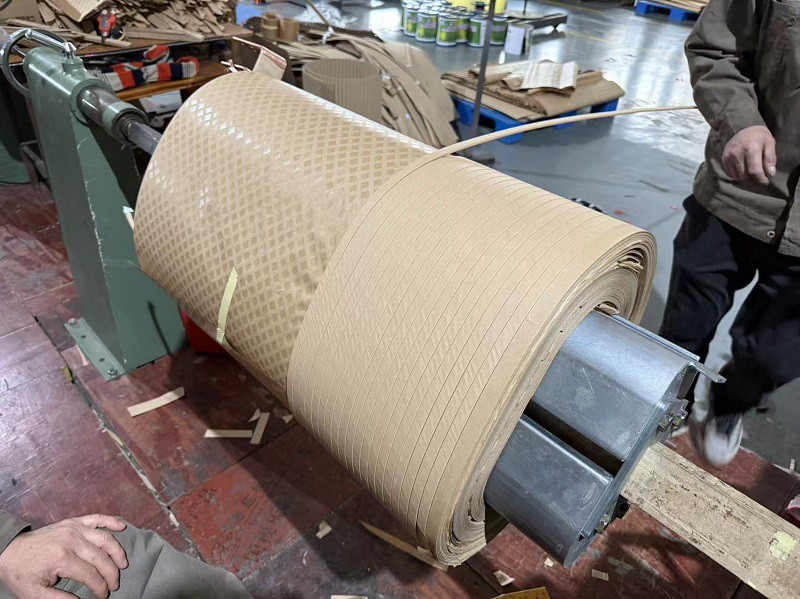

3.1 Msingi na Upepo

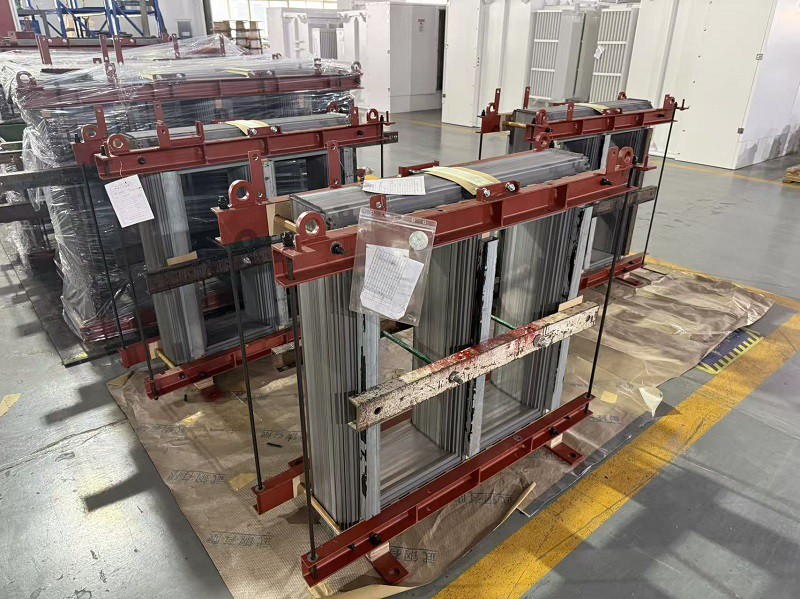

-chuma cha silicon cha daraja la juu hutumiwa kwa msingi ili kupunguza hasara, wakati vilima vya alumini hutoa usawa kati ya ufanisi wa gharama na utendakazi wa joto.

Kila transfoma iliyowekwa kwenye pedi imeundwa kwa michakato inayodhibitiwa ya utengenezaji ili kuhakikisha utendakazi thabiti chini ya upakiaji unaoendelea na hali -fupi za mzunguko.

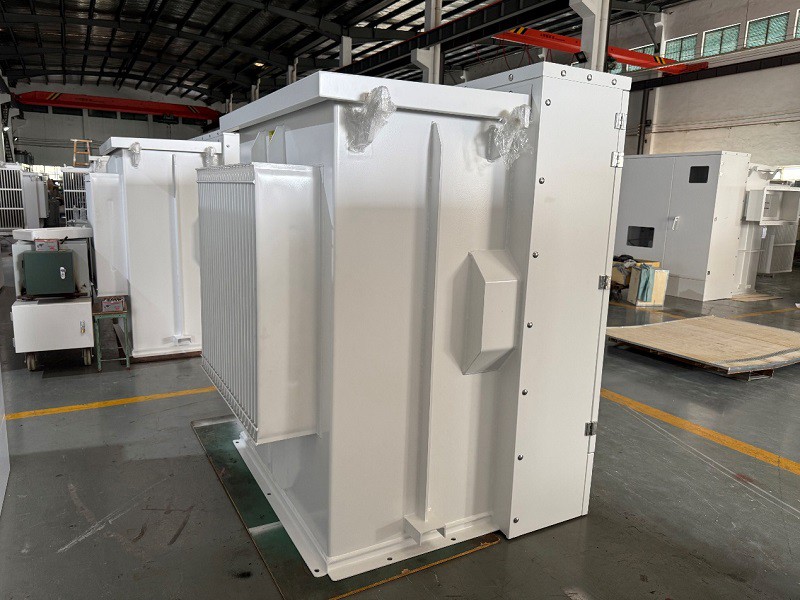

3.2 Muundo wa Mizinga

Tangi lililofungwa lenye upako wa unga wa RAL 9003 huhakikisha kuhimili kutu na uimara wa nje wa muda mrefu-.

Ufungaji mkali na taratibu za matibabu ya uso hutumiwa ili kuhakikisha kuegemea kwa pedi iliyowekwa na transformer katika hali mbaya ya mazingira.

04 Ufungashaji na usafirishaji

05 Tovuti na Muhtasari

Transfoma hii ya 1000kVA iliyopachikwa pedi ya awamu tatu imeundwa kwa uendeshaji wa kuaminika katika mifumo ya usambazaji ya Amerika Kaskazini, kuchanganya usalama, ufanisi, na utendaji wa mazingira.

Kuanzia usanifu hadi uundaji, lengo ni kuhakikisha kila kibadilishaji chenye pedi kinaweza kufanya kazi kwa uthabiti katika mazingira halisi ya gridi ya taifa kwa kufuata na kudumu-kwa muda mrefu.
