Pedi ya Usambazaji ya KVA 1000 ya Mlima Transfoma-12.47/0.48 KV|Marekani 2025

01 Jumla

1.1 Usuli wa Mradi na Sifa Muhimu

Mnamo 2025, mradi mkubwa wa miundombinu ya umeme wa Amerika ulihitaji usakinishaji wa a1000 kVA-kibadilishaji cha kupandikiza cha awamu ya tatu cha usambazajiili kutoa ubadilishaji wa nguvu unaotegemewa kwa mizigo ya -ya chini ya voltage ya kibiashara na viwandani. Kitengo hiki kinafanya kazi kando ya-mitandao ya usambazaji wa voltage ya wastani na huhakikisha upatanifu na miundombinu iliyopo, na kuifanya kuwa suluhisho bora kwa mageuzi ya umeme yaliyojanibishwa.

Sifa Muhimu:

• Uwezo wa mlisho wa kitanzi: huruhusu kuunganishwa kwenye mtandao wa usambazaji wa pete, kuboresha uendelevu wa nishati na kutoa upanuzi wa mtandao unaonyumbulika kwa kibadilishaji cha pad ya usambazaji.
• Uzingatiaji wa ufanisi wa nishati wa DOE: hupunguza hasara za uendeshaji, kupunguza gharama za nishati katika maisha ya transfoma.
• Kimiminiko cha kuhami cha asili cha esta FR3: inayoweza kuharibika, -uhamishaji wa pointi nyingi za moto, kupanua maisha ya huduma na kuimarisha usalama wa mazingira.
• Uzio wa poda wa kudumu uliopakwa (RAL 9003): upinzani dhidi ya kutu, ulinzi wa UV, na mwonekano safi wa nje kwa ajili ya uwekaji wa transfoma ya usambazaji wa nje.


1.2 Maelezo ya Kiufundi

1000kVA pedi awamu tatu vyema vipimo transfoma na karatasi data

1.3 Michoro

1000kVA pedi ya awamu ya tatu iliyowekwa kwenye mchoro wa transfoma na kibao cha jina

02 Muundo na Sifa za Muundo

2.1 Tatu-Awamu ya Tatu-Kiini cha kiungo

Transfoma ina sehemu tatu-, tatu-kiini cha sumaku cha miguu kilichoundwa kutoka-kiwango cha juu cha nafaka baridi-iliyovingirishwa-iliyoelekezwa ya chuma cha silicon. Uwekaji mrundikano wa usahihi hupunguza upotevu wa msingi, mtetemo na kelele ya akustisk huku ukidumisha mtiririko thabiti wa sumaku. Muundo huu unahakikisha kutegemewa kwa muda mrefu-kwa kibadilishaji cha pad ya usambazaji katika uendeshaji unaoendelea wa-wa voltage.

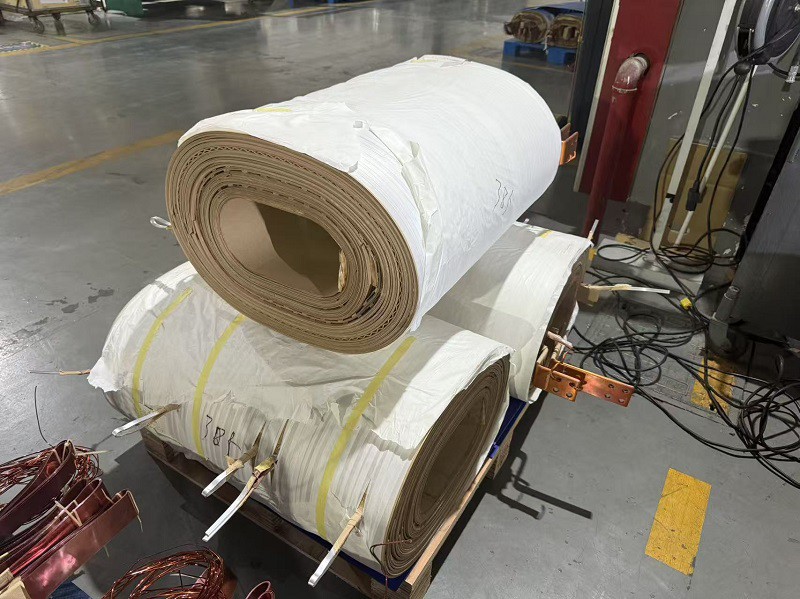

2.2 Mfumo wa Upepo wa Alumini

Vilima vya alumini vilivyo na-uhamishaji wa halijoto ya juu hutoa urari bora zaidi wa upitishaji, uimara, na uzito kwa ajili ya miundo ya transfoma iliyopachikwa-ya pedi iliyoshikamana. Mizunguko hiyo imeunganishwa kwa uangalifu na kuimarishwa kimitambo, kuboresha utegemezi wa insulation na kuimarisha upinzani dhidi ya -nguvu fupi za mzunguko wakati wa hali isiyo ya kawaida.

2.3 Mfumo wa Kuhami na Kupoeza wa FR3

Transfoma hii hutumia kiowevu cha asili cha kuhami esta cha FR3, ambacho kinaweza kuoza, kina sehemu ya juu ya moto, na hutoa ustahimilivu wa hali ya juu wa unyevu ikilinganishwa na mafuta ya madini. Njia ya baridi ya KNAN inachanganya mzunguko wa mafuta ya asili na convection ya hewa ya asili, kudumisha hali ya joto ya uendeshaji bila vifaa vya ziada vya baridi, kuhakikisha kuwa kibadilishaji cha mlima wa usambazaji hufanya kazi kwa ufanisi.

2.4 Pedi-Uzio Uliowekwa

Pedi{{0}uzio uliopachikwa hutumia muundo usiofaa-ili kuwalinda wafanyakazi dhidi ya kuguswa kwa bahati mbaya na sehemu zenye nishati. Baraza la mawaziri la nje la nje huhifadhi vipengele vya transfoma, vifaa vya kubadili, na vifaa vya ulinzi katika muundo salama unaofaa kwa matumizi au ufungaji wa viwanda.

03 Vipengele vya Uendeshaji na Ulinzi

Kibadilishaji cha pad ya usambazaji kinajumuisha safu kamili ya vipengele vya ulinzi na ufuatiliaji ili kuhakikisha uendeshaji salama:

• Muundo wa usalama wa mbele uliokufa-
• Kingao cha umeme kilichowekwa chini
• Ulinzi wa fuse
• Swichi ya kukatika kwa nafasi nne-
• Kipimo cha kiwango cha mafuta na ufuatiliaji wa halijoto

04 Ufungashaji na Usafirishaji

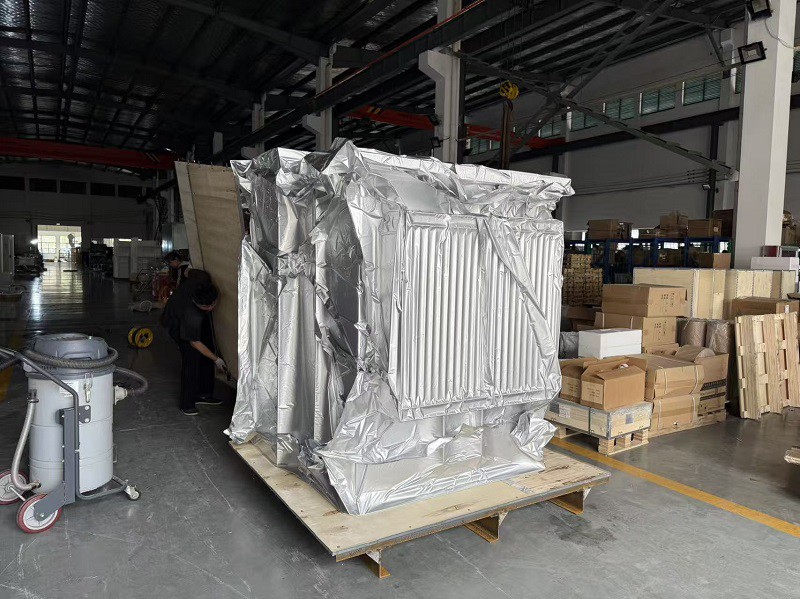

4.1 Ufungashaji

05 Hali ya Maombi

Kibadilishaji cha kupandikiza cha pedi cha kVA 1000 kilichowekwa ni bora kwa:

• Majengo ya ofisi za biashara
• Warsha za viwanda na viwanda
• Vituo vya data na vifaa vya IT
Pedi yake iliyoshikamana-muundo uliopachikwa, ufanisi wa DOE, na insulation ya FR3 hutoa usambazaji wa kuaminika, unaonyumbulika, na rafiki wa mazingira wa-nguvu ya voltage ya kati hadi{3}}mifumo ya-ya chini ya voltage. Kibadilishaji hiki cha usambazaji wa pedi huhakikisha nguvu thabiti na inayoendelea kwa mizigo ya msaidizi na muhimu.
